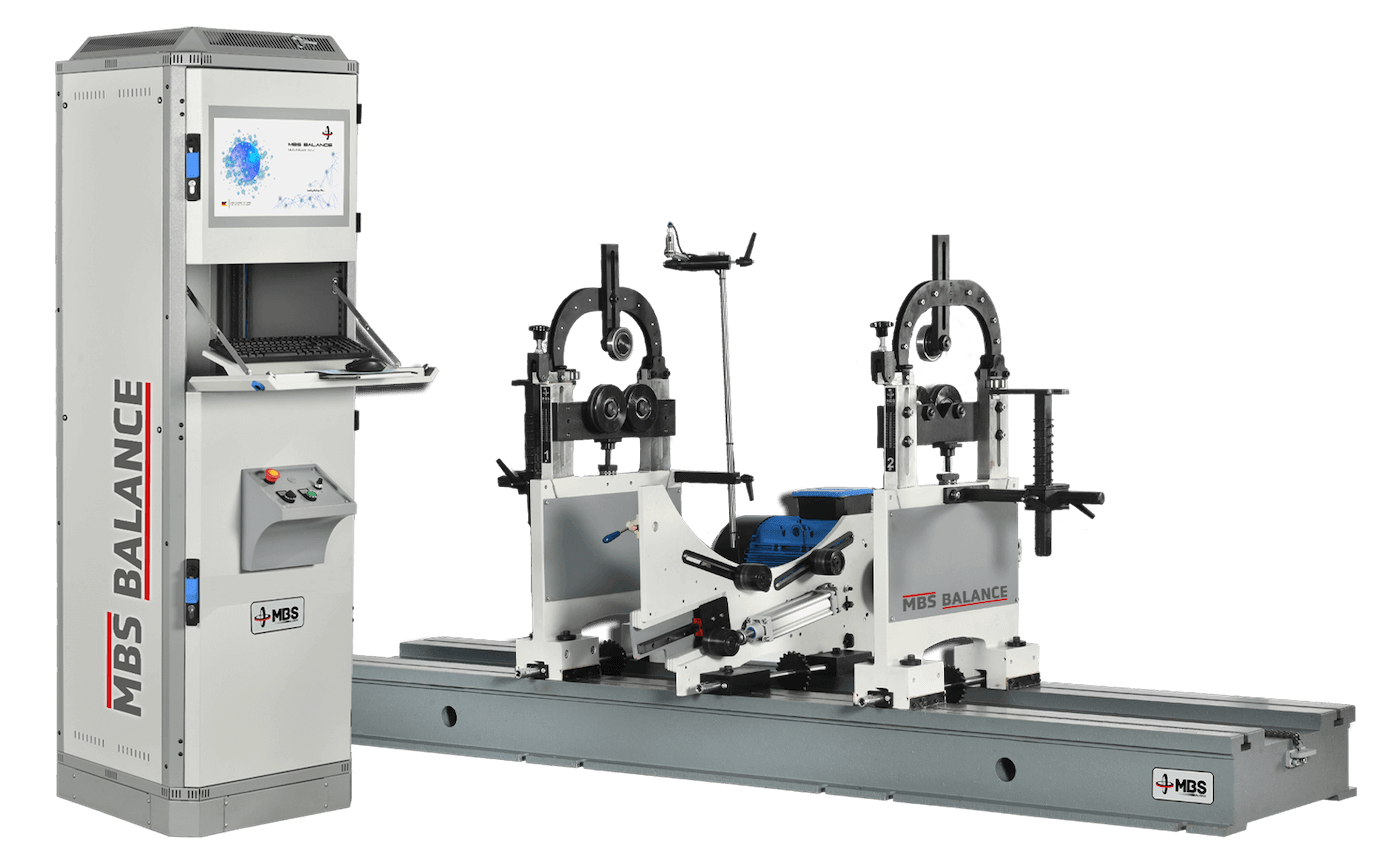

Machine à Équilibrer Horizontale H-IRB-500

Code Produit: H-IRB-500

Description du Produit

Pour les grands rotors : équilibrage horizontal d’une capacité de 500 kg.
La H-IRB-500 est une machine à équilibrer horizontale pour des pièces lourdes de 20 kg à 500 kg, telles que grandes roues de ventilateurs et de turbines, hélices, tambours industriels et arbres. Elle équilibre en statique et en dynamique jusqu’à un diamètre de rotor de Ø 1400 mm ; l’entraînement par courroie de série convient aux rotors moyens et grands.

Caractéristiques Techniques

Capacité
Masse maximale du rotor500 kg
Masse minimale du rotor20 kg
Diamètre maximal du rotor1400 mm
Plage de diamètre d’arbre15 – 240 mm
Mécanique et entraînement
Longueur du banc2500 mm (standard)
Plans de correction1 (statique) / 2 (dynamique)
Puissance du moteur5,5 kW
Système d’entraînementCourroie (standard) · entraînement par arbre à cardan (option)
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Rotor de compresseur
  • Arbre d’engrenage
  • Rotor de concasseur
  • Roue de ventilateur soudée

Pourquoi la H-IRB-500 ?

Les points forts de la H-IRB-500 :

  • Équilibrage statique et dynamique. Mesure dans un ou deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Entraînement par courroie. Entraînement par courroie de série, moteur de 5,5 kW ; entraînement par arbre à cardan en option.
  • Paliers réglables. Les paliers coulissent sur le banc (2500 mm) ; plage de diamètre d’arbre 15–240 mm.
  • Système de mesure. Capteurs piézoélectriques et capteur RPM.
  • Logiciel iBalancer. Calcul de tolérance selon ISO 21940-11 (anciennement ISO 1940) ; pour chaque plan, la masse de correction et son angle sont indiqués.
  • Correction sur la machine. Avec l’unité de perçage latérale ou supérieure (option), la correction s’effectue sans démonter la pièce.
  • Pupitre opérateur. Pupitre de commande (type B) de série ; armoire de commande fermée (type A) en option.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
