Máquinas De Equilibrado Horizontal

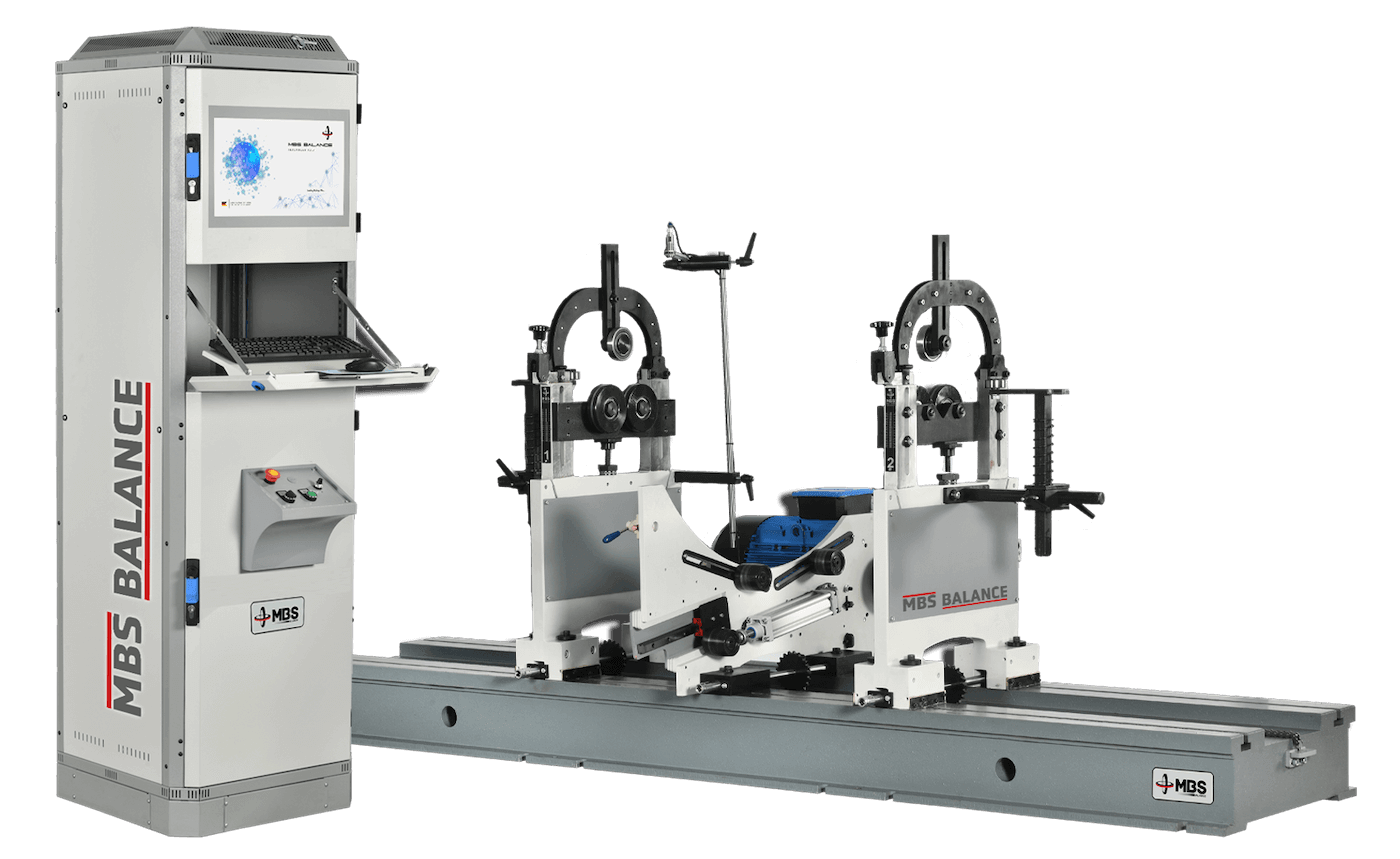

Máquina de Equilibrado Horizontal H-IRB 500

Código del producto: H-IRB-500

Descripción del producto

Para rotores grandes: equilibrado horizontal con capacidad de 500 kg.
La H-IRB-500 es una máquina de equilibrado horizontal, también llamada equilibradora o balanceadora, para piezas pesadas de 20 kg a 500 kg, como rodetes grandes de ventiladores y turbinas, hélices, tambores industriales y ejes. Equilibra de forma estática y dinámica hasta un diámetro de rotor de Ø 1400 mm; el accionamiento por correa de serie es adecuado para rotores medianos y grandes.

Especificaciones técnicas

Capacidad
Peso máximo del rotor500 kg
Peso mínimo del rotor20 kg
Diámetro máximo del rotor1400 mm
Rango de diámetro del eje15 – 240 mm
Mecánica y accionamiento
Longitud de la bancada2500 mm (estándar)
Planos de corrección1 (estático) / 2 (dinámico)
Potencia del motor5,5 kW
AccionamientoCorrea (estándar) · transmisión por cardán (opcional)
Medición y software
Sensores de vibración2 transductores piezoeléctricos
Referencia de velocidad y faseSensor retrorreflectivo (sensor de RPM)
Software de mediciónMBS Balance iBalancer Software
Idioma de la interfazInglés (módulo multilingüe opcional)
PC del operadorPC todo en uno (AIO) · Windows

Áreas de aplicación

  • Rotor de compresor
  • Eje de engranaje
  • Rotor de trituradora
  • Rodete de ventilador soldado

¿Por qué la H-IRB-500?

Características principales de la H-IRB-500:

  • Equilibrado estático y dinámico. Medición en uno o dos planos de corrección; la masa y el ángulo del desequilibrio se muestran en pantalla.
  • Accionamiento por correa. Accionamiento por correa de serie, motor de 5,5 kW; transmisión por cardán opcional.
  • Soportes ajustables. Los soportes se desplazan sobre la bancada (2500 mm); rango de diámetro de eje 15–240 mm.
  • Sistema de medición. Sensores piezoeléctricos y sensor de RPM.
  • Software iBalancer. Cálculo de tolerancias según ISO 21940-11 (antes ISO 1940); para cada plano se indican la masa de corrección y su ángulo.
  • Corrección del desequilibrio en la máquina. Con la unidad de taladrado lateral o superior (opcional), la corrección se realiza sin retirar la pieza de la máquina.
  • Consola del operador. Consola de mando (tipo B) de serie; armario de control cerrado (tipo A) opcional.
  • Seguridad. Conformidad CE; como opción se puede añadir un vallado de seguridad con enclavamiento en la puerta.
