Máquinas De Equilibrado Horizontal

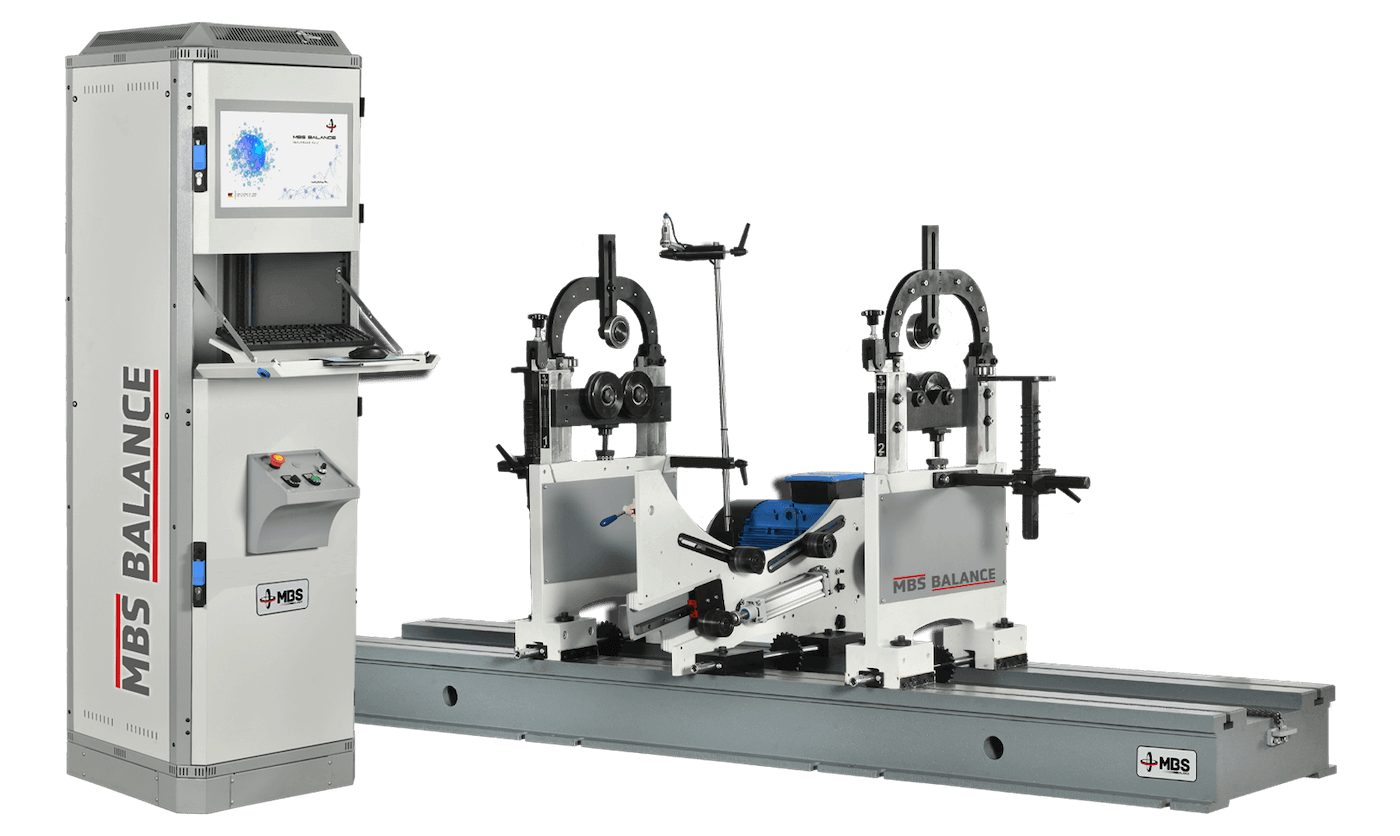

Máquina de Equilibrado Horizontal H-IHB 1

Código del producto: H-IHB 1

Descripción del producto

Para piezas grandes y pesadas: equilibrado horizontal con capacidad de 1 t.
La H-IHB-1 es una máquina de equilibrado horizontal, también llamada equilibradora o balanceadora, para piezas de 25 kg a 1000 kg, como rotores, ventiladores y hélices, turbinas y separadores, tambores industriales y ejes. Equilibra de forma estática y dinámica hasta un diámetro de rotor de Ø 1400 mm; el accionamiento por correa es de serie para piezas pequeñas y medianas, y para rotores grandes y pesados se ofrece como opción una transmisión por cardán.

Especificaciones técnicas

Capacidad
Peso máximo del rotor1000 kg
Peso mínimo del rotor25 kg
Diámetro máximo del rotor1400 mm
Rango de diámetro del eje15 – 240 mm
Mecánica y accionamiento
Longitud de la bancada2500 mm (estándar)
Planos de corrección1 (estático) / 2 (dinámico)
Potencia del motor7,5 kW
AccionamientoCorrea (estándar) · transmisión por cardán (opcional)
Medición y software
Sensores de vibración2 transductores piezoeléctricos
Referencia de velocidad y faseSensor retrorreflectivo (sensor de RPM)
Software de mediciónMBS Balance iBalancer Software
Idioma de la interfazInglés (módulo multilingüe opcional)
PC del operadorPC todo en uno (AIO) · Windows

Áreas de aplicación

  • Rotor de compresor
  • Eje de engranaje
  • Rotor de trituradora
  • Rodete de ventilador soldado

¿Por qué la H-IHB-1?

Características principales de la H-IHB-1:

  • Equilibrado estático y dinámico. Medición en uno o dos planos de corrección; la masa y el ángulo del desequilibrio se muestran en pantalla.
  • Dos opciones de accionamiento. Accionamiento por correa de serie; transmisión por cardán opcional para rotores grandes y pesados.
  • Accionamiento potente. Motor de 7,5 kW con variador de frecuencia; velocidad ajustable.
  • Construcción para cargas pesadas. Bancada y soportes reforzados; rango de diámetro de eje 15–240 mm.
  • Software iBalancer. Se introducen las dimensiones del rotor; la tolerancia se calcula según ISO 21940-11 (antes ISO 1940).
  • Bancada ampliable. Los soportes se desplazan a lo largo de la bancada de 2500 mm; puede ampliarse con un tramo adicional de bancada (1 m).
  • Corrección del desequilibrio en la máquina. Con la unidad de taladrado lateral o superior (opcional), la corrección se realiza sin retirar la pieza de la máquina.
  • Seguridad. Conformidad CE; como opción se puede añadir un vallado de seguridad con enclavamiento en la puerta.
