Horizontale Wuchtmaschinen

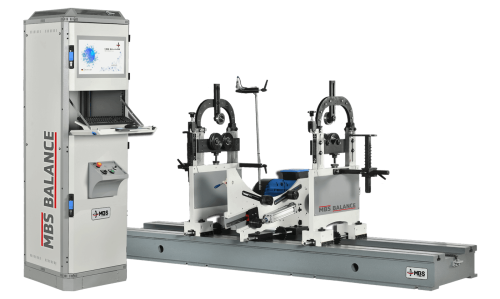

Horizontale Auswuchtmaschine H-IHB 1

Produktcode: H-IHB 1

Produktbeschreibung

Für große und schwere Teile: horizontales Auswuchten mit einer Tragfähigkeit von 1 t.
Die H-IHB-1 ist eine horizontale Auswuchtmaschine für Teile mit einem Gewicht von 25 kg bis 1000 kg, wie etwa Rotoren, Ventilatoren und Propeller, Turbinen und Separatoren, Industrietrommeln und Wellen. Sie ermöglicht das statische und dynamische Auswuchten von Rotoren mit einem Durchmesser bis Ø 1400 mm. Der Riemenantrieb ist für kleine und mittelgroße Teile Standard; für große und schwere Rotoren ist optional ein Gelenkwellenantrieb erhältlich.

Technische Daten

Kapazität
Max. Rotorgewicht1000 kg
Min. Rotorgewicht25 kg
Max. Rotordurchmesser1400 mm
Wellendurchmesser15 – 240 mm
Mechanik und Antrieb
Bettlänge2500 mm (Standard)
AusgleichsebenenStatisch / Dynamisch
Motorleistung7,5 kW
AntriebRiemen (Standard) · Gelenkwellenantrieb (Option)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Verdichterrotor
  • Zahnradwelle
  • Brecherrotor
  • Geschweißtes Ventilatorrad

Warum die H-IHB-1?

Die wichtigsten Merkmale der H-IHB-1:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Zwei Antriebsarten. Serienmäßig Riemenantrieb; Gelenkwellenantrieb optional für große und schwere Rotoren.
  • Starker Antrieb. 7,5 kW Motor mit Frequenzumrichter; einstellbare Drehzahl.
  • Schwerlastausführung. Verstärktes Bett und Lagerständer; Wellendurchmesser 15–240 mm.
  • iBalancer-Software. Die Rotormaße werden eingegeben; die Toleranz wird nach ISO 21940-11 berechnet.
  • Verlängerbares Bett. Die Lagerständer werden auf dem 2500 mm langen Bett verschoben; eine Verlängerung um 1 m ist möglich.
  • Ausgleich auf der Maschine. Mit der seitlichen oder oberen Bohreinheit (Option) erfolgt der Ausgleich ohne Ausbau des Teils.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
