Équilibreuses Horizontales

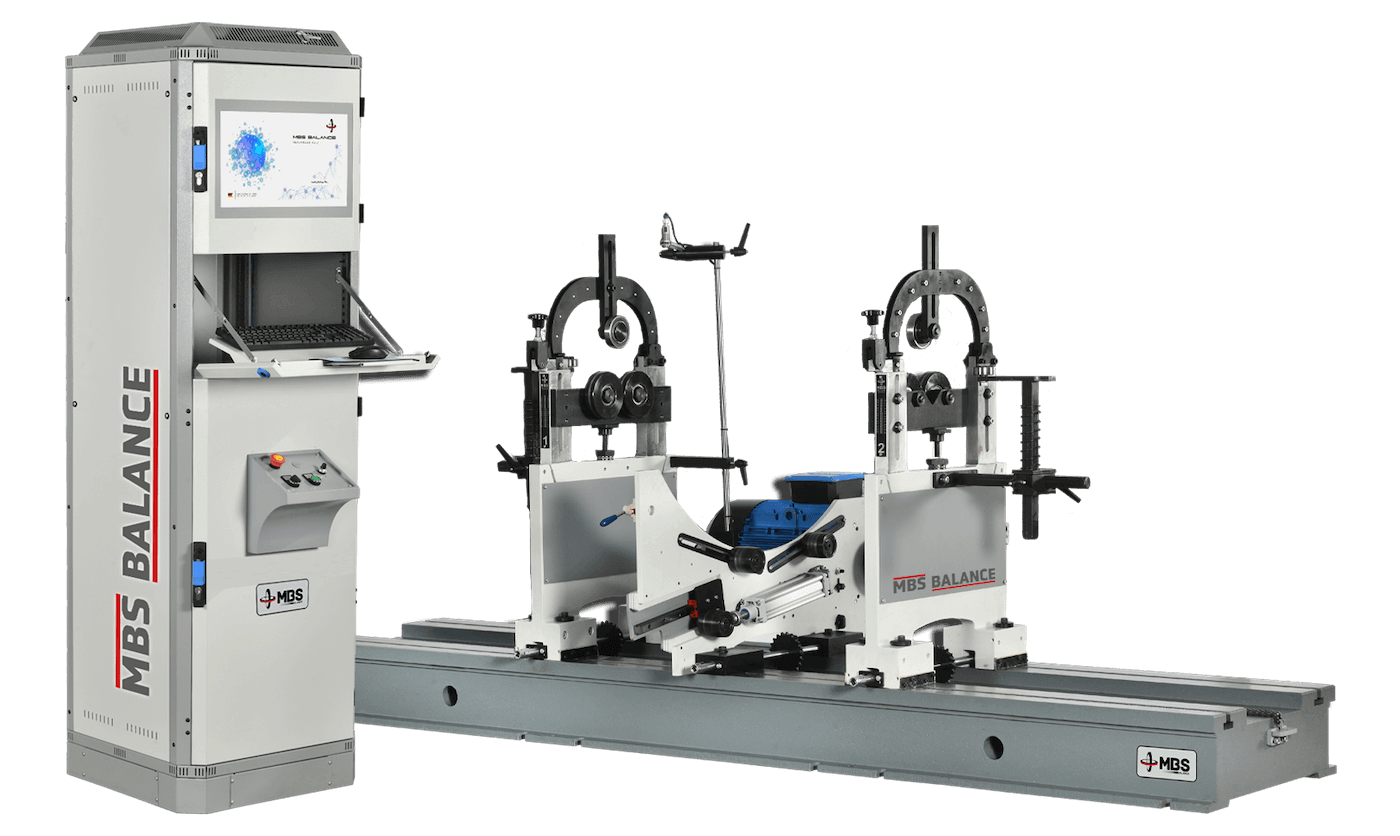

Machine à Équilibrer Horizontale H-IHB 1

Code Produit: H-IHB 1

Description du Produit

Pour les pièces grandes et lourdes : équilibrage horizontal d’une capacité de 1 t.
La H-IHB-1 est une machine à équilibrer horizontale pour des pièces de 25 kg à 1000 kg, telles que rotors, ventilateurs et hélices, turbines et séparateurs, tambours industriels et arbres. Elle équilibre en statique et en dynamique jusqu’à un diamètre de rotor de Ø 1400 mm ; l’entraînement par courroie est de série pour les pièces petites et moyennes, et un entraînement par arbre à cardan est disponible en option pour les rotors grands et lourds.

Caractéristiques Techniques

Capacité
Masse maximale du rotor1000 kg
Masse minimale du rotor25 kg
Diamètre maximal du rotor1400 mm
Plage de diamètre d’arbre15 – 240 mm
Mécanique et entraînement
Longueur du banc2500 mm (standard)
Plans de correction1 (statique) / 2 (dynamique)
Puissance du moteur7,5 kW
Système d’entraînementCourroie (standard) · entraînement par arbre à cardan (option)
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Rotor de compresseur
  • Arbre d’engrenage
  • Rotor de concasseur
  • Roue de ventilateur soudée

Pourquoi la H-IHB-1 ?

Les points forts de la H-IHB-1 :

  • Équilibrage statique et dynamique. Mesure dans un ou deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Deux types d’entraînement : courroie ou arbre à cardan. Entraînement par courroie de série ; entraînement par arbre à cardan en option pour les rotors grands et lourds.
  • Motorisation puissante. Moteur de 7,5 kW avec variateur de fréquence ; vitesse réglable.
  • Construction pour charges lourdes. Banc renforcé et paliers renforcés ; plage de diamètre d’arbre 15–240 mm.
  • Logiciel iBalancer. Les dimensions du rotor sont saisies ; la tolérance est calculée selon ISO 21940-11 (anciennement ISO 1940).
  • Banc extensible. Les paliers coulissent le long du banc de 2500 mm ; celui-ci peut être prolongé par un élément de banc supplémentaire (1 m).
  • Correction sur la machine. Avec l’unité de perçage latérale ou supérieure (option), la correction s’effectue sans démonter la pièce.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
