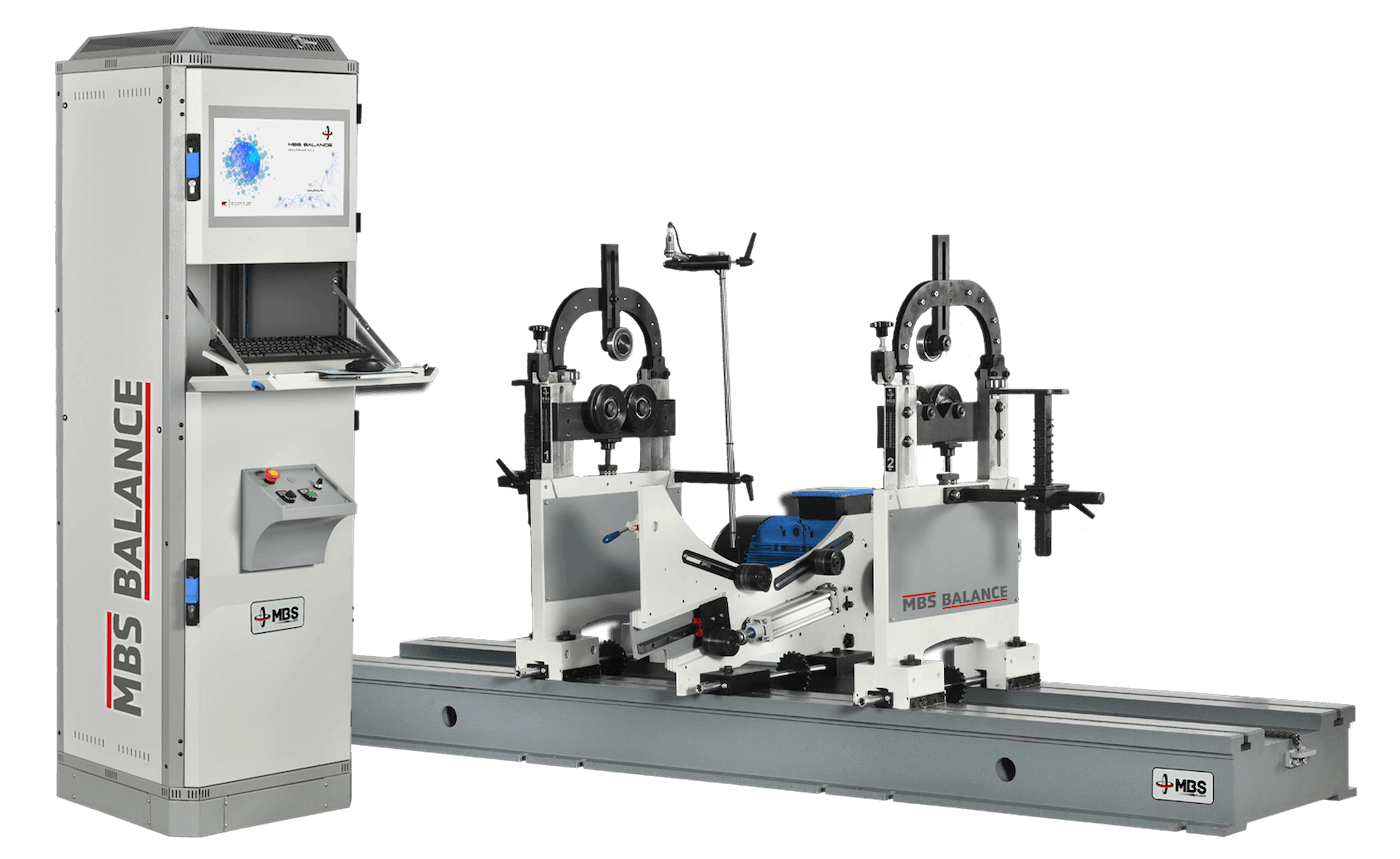

Equilibratrice Orizzontale H-IRB-500

Codice Prodotto: H-IRB-500

Descrizione Prodotto

Per grandi rotori: equilibratura orizzontale con capacità di 500 kg.
La H-IRB-500 è un’equilibratrice orizzontale per pezzi pesanti da 20 kg a 500 kg, come grandi giranti di ventilatori e turbine, eliche, tamburi e alberi industriali. Equilibra staticamente e dinamicamente fino a un diametro del rotore di Ø 1400 mm; l’azionamento a cinghia di serie è adatto a rotori medi e grandi.

Specifiche Tecniche

Capacità
Peso massimo del rotore500 kg
Peso minimo del rotore20 kg
Diametro massimo del rotore1400 mm
Campo di diametro dell’albero15 – 240 mm
Meccanica e azionamento
Lunghezza del banco2500 mm (standard)
Piani di correzione1 (statico) / 2 (dinamico)
Potenza del motore5,5 kW
AzionamentoCinghia (standard) · trasmissione a cardano (opzione)
Misura e software
Sensori di vibrazione2 sensori piezoelettrici
Riferimento di velocità e faseSensore a catarifrangente (sensore RPM)
Software di misuraMBS Balance iBalancer Software
Lingua dell’interfacciaInglese (modulo multilingue opzionale)
Computer dell’operatoreAIO PC · Windows

Campi di Applicazione

  • Rotore di compressore
  • Albero dentato
  • Rotore di frantoio
  • Girante di ventilatore saldata

Perché la H-IRB-500?

I punti di forza della H-IRB-500:

  • Equilibratura statica e dinamica. Misura su uno o due piani di correzione; massa e angolo dello squilibrio vengono visualizzati sullo schermo.
  • Azionamento a cinghia. Azionamento a cinghia di serie, motore da 5,5 kW; trasmissione a cardano opzionale.
  • Supporti regolabili. I supporti scorrono sul banco (2500 mm); campo di diametro dell’albero 15–240 mm.
  • Sistema di misura. Sensori piezoelettrici e sensore RPM.
  • Software iBalancer. Calcolo della tolleranza secondo ISO 21940-11 (in precedenza ISO 1940); per ogni piano vengono indicati la massa di correzione e il relativo angolo.
  • Correzione dello squilibrio in macchina. Con l’unità di foratura laterale o superiore (opzione), la correzione avviene senza smontare il pezzo.
  • Console operatore. Console di comando (tipo B) di serie; armadio di comando chiuso (tipo A) opzionale.
  • Sicurezza. Conformità CE; come opzione è possibile aggiungere una recinzione di sicurezza con porta interbloccata.
