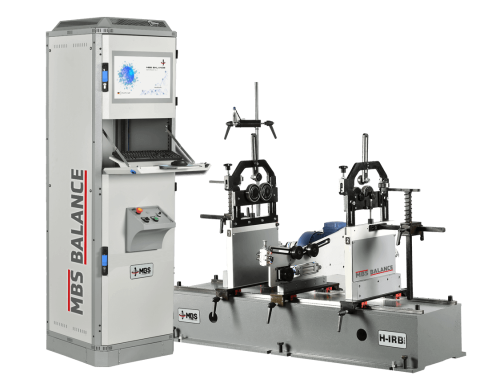

Horizontale Auswuchtmaschine H-IRB 150

Produktcode: H-IRB 150

Produktbeschreibung

Für mittelschwere Rotoren: statisches und dynamisches Auswuchten.
Die H-IRB-150 ist eine horizontale Auswuchtmaschine für Teile mit einem Gewicht von 10 kg bis 150 kg, wie etwa Ventilatoren und Propeller, Rotoren, Trommeln und Wellen. Der serienmäßige Riemenantrieb eignet sich für die Serienfertigung und arbeitet am zuverlässigsten bei Teilen mit einem zylindrischen Abschnitt, auf dem der Riemen laufen kann.

Technische Daten

Kapazität
Max. Rotorgewicht150 kg
Min. Rotorgewicht10 kg
Max. Rotordurchmesser800 mm
Wellendurchmesser5 – 130 mm
Mechanik und Antrieb
Bettlänge1200 mm (Standard)
AusgleichsebenenStatisch / Dynamisch
Motorleistung2,2 kW
AntriebRiemen (Standard)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Elektromotorrotor
  • Radialventilatorrad
  • Turbinenrotor
  • Walze

Warum die H-IRB-150?

Die wichtigsten Merkmale der H-IRB-150:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Riemenantrieb. Serienmäßig Riemenantrieb, 2,2 kW Motor.
  • Verstellbare Lagerständer. Die Lagerständer werden auf dem Bett (1200 mm) verschoben; Wellendurchmesser 5–130 mm.
  • Messsystem. Piezoelektrische Aufnehmer und Drehzahlsensor.
  • iBalancer-Software. Toleranzberechnung nach ISO 21940-11; Ausgleichsmasse und -winkel für jede Ebene.
  • Ausgleich auf der Maschine. Mit der seitlichen oder oberen Bohreinheit (Option) erfolgt der Ausgleich ohne Ausbau des Teils.
  • Bedienpult. Bedienpult (Typ B) serienmäßig; geschlossener Steuerschrank (Typ A) optional.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
