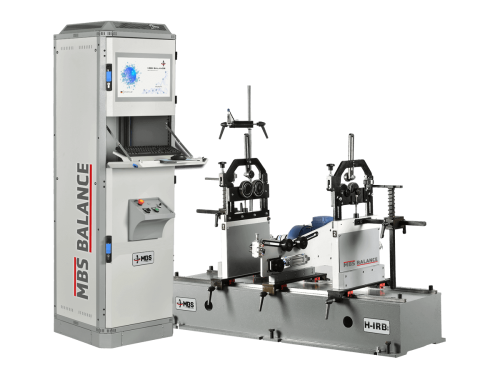

Horizontale Auswuchtmaschine H-IRB-100

Produktcode: H-IRB-100

Produktbeschreibung

Für mittelgroße Rotoren: statisches und dynamisches Auswuchten.
Die H-IRB-100 ist eine horizontale Auswuchtmaschine für Teile mit einem Gewicht von 7 kg bis 100 kg, wie etwa Elektromotorrotoren, Turbinen- und Ventilatorräder, Propeller, Trommeln und Wellen. Sie arbeitet mit serienmäßigem Riemenantrieb.

Technische Daten

Kapazität
Max. Rotorgewicht100 kg
Min. Rotorgewicht7 kg
Max. Rotordurchmesser800 mm
Wellendurchmesser5 – 130 mm
Mechanik und Antrieb
Bettlänge1200 mm
AusgleichsebenenStatisch / Dynamisch
Motorleistung1,5 kW
AntriebRiemen (Standard)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Elektromotorrotor
  • Radialventilatorrad
  • Turbinenrotor
  • Walze

Warum die H-IRB-100?

Die wichtigsten Merkmale der H-IRB-100:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Riemenantrieb. Serienmäßig Riemenantrieb, 1,5 kW Motor.
  • Verstellbare Lagerständer. Die Lagerständer werden auf dem Bett (1200 mm) verschoben; Wellendurchmesser 5–130 mm.
  • Messsystem. Piezoelektrische Aufnehmer und Drehzahlsensor.
  • iBalancer-Software. Toleranzberechnung nach ISO 21940-11; Ausgleichsmasse und -winkel für jede Ebene.
  • Ausgleich auf der Maschine. Mit der seitlichen oder oberen Bohreinheit (Option) erfolgt der Ausgleich ohne Ausbau des Teils.
  • Bedienpult. Bedienpult (Typ B) serienmäßig; geschlossener Steuerschrank (Typ A) optional.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
