Máquinas De Equilibrado Horizontal

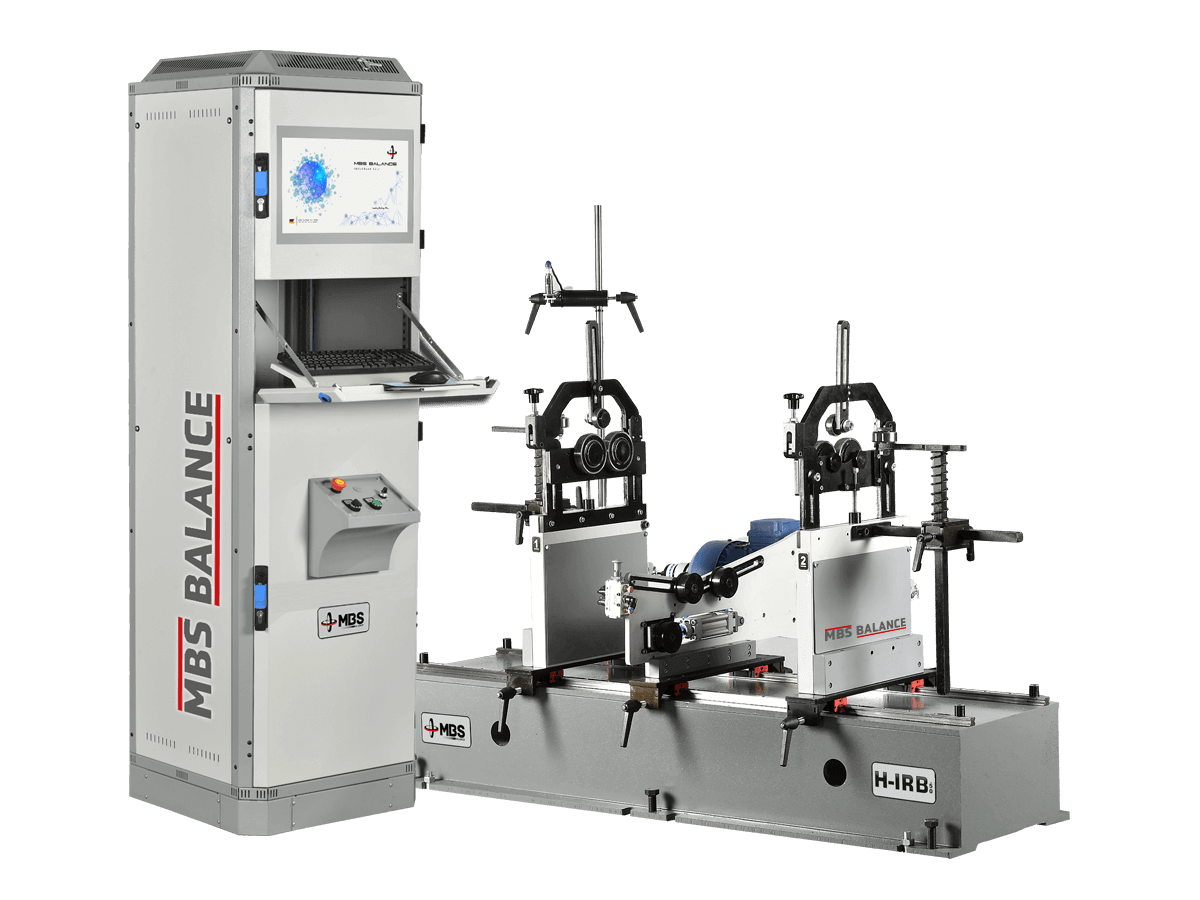

Máquina de Equilibrado Horizontal H-IRB 100

Código del producto: H-IRB-100

Descripción del producto

Para rotores de tamaño medio: equilibrado estático y dinámico.
La H-IRB-100 es una máquina de equilibrado horizontal, también llamada equilibradora o balanceadora, para piezas de 7 kg a 100 kg, como rotores de motores eléctricos, rodetes de turbinas y ventiladores, hélices, tambores y ejes. Funciona con accionamiento por correa de serie.

Especificaciones técnicas

Capacidad
Peso máximo del rotor100 kg
Peso mínimo del rotor7 kg
Diámetro máximo del rotor800 mm
Rango de diámetro del eje5 – 130 mm
Mecánica y accionamiento
Longitud de la bancada1200 mm
Planos de corrección1 (estático) / 2 (dinámico)
Potencia del motor1,5 kW
AccionamientoCorrea (estándar)
Medición y software
Sensores de vibración2 transductores piezoeléctricos
Referencia de velocidad y faseSensor retrorreflectivo (sensor de RPM)
Software de mediciónMBS Balance iBalancer Software
Idioma de la interfazInglés (módulo multilingüe opcional)
PC del operadorPC todo en uno (AIO) · Windows

Áreas de aplicación

  • Rotor de motor eléctrico
  • Rodete de ventilador centrífugo
  • Rotor de turbina
  • Rodillo

¿Por qué la H-IRB-100?

Características principales de la H-IRB-100:

  • Equilibrado estático y dinámico. Medición en uno o dos planos de corrección; la masa y el ángulo del desequilibrio se muestran en pantalla.
  • Accionamiento por correa. Accionamiento por correa de serie, motor de 1,5 kW.
  • Soportes ajustables. Los soportes se desplazan sobre la bancada (1200 mm); rango de diámetro de eje 5–130 mm.
  • Sistema de medición. Sensores piezoeléctricos y sensor de RPM.
  • Software iBalancer. Cálculo de tolerancias según ISO 21940-11 (antes ISO 1940); para cada plano se indican la masa de corrección y su ángulo.
  • Corrección del desequilibrio en la máquina. Con la unidad de taladrado lateral o superior (opcional), la corrección se realiza sin retirar la pieza de la máquina.
  • Consola del operador. Consola de mando (tipo B) de serie; armario de control cerrado (tipo A) opcional.
  • Seguridad. Conformidad CE; como opción se puede añadir un vallado de seguridad con enclavamiento en la puerta.
