Macchine di Bilanciatura Orizzontali

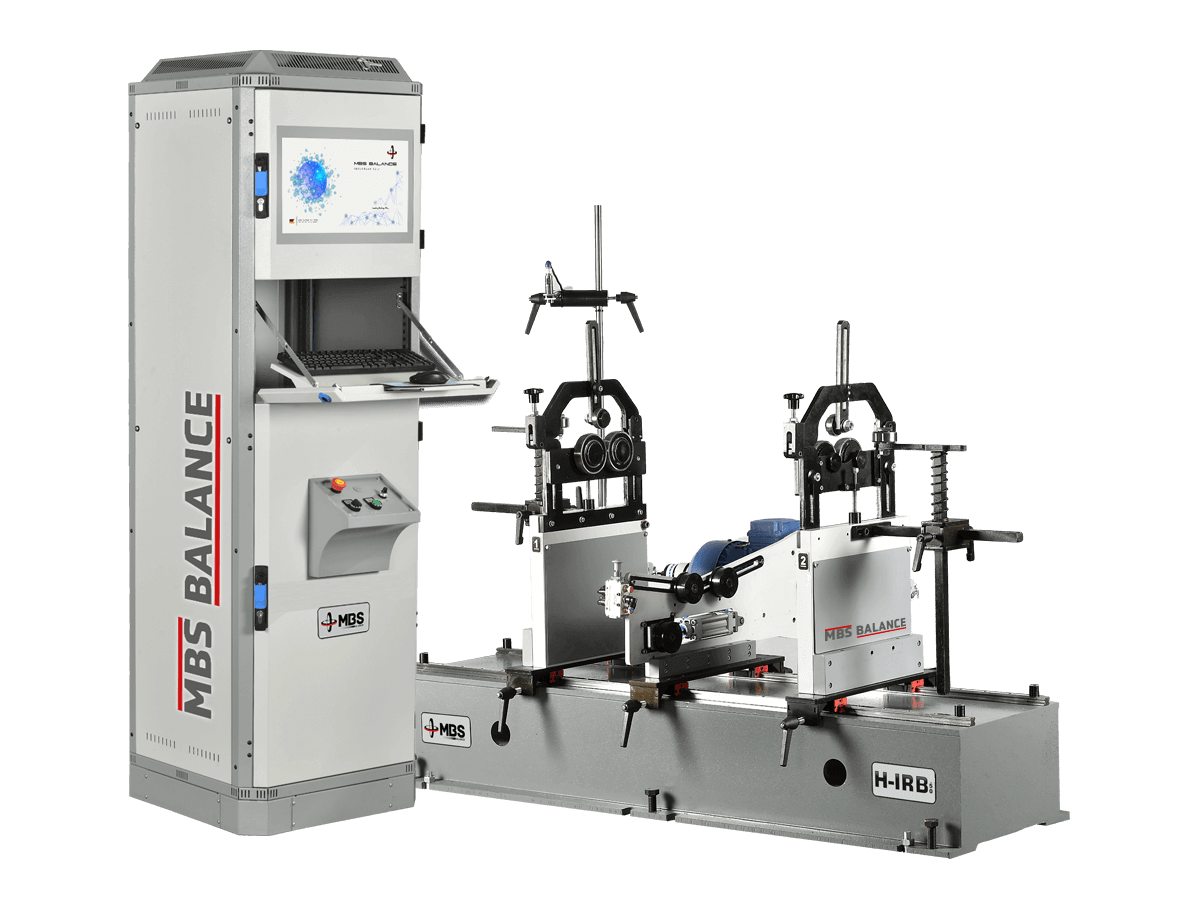

Equilibratrice Orizzontale H-IRB-100

Codice Prodotto: H-IRB-100

Descrizione Prodotto

Per rotori di medie dimensioni: equilibratura statica e dinamica.
La H-IRB-100 è un’equilibratrice orizzontale per pezzi da 7 kg a 100 kg, come rotori di motori elettrici, giranti di turbine e ventilatori, eliche, tamburi e alberi. Funziona con azionamento a cinghia di serie.

Specifiche Tecniche

Capacità
Peso massimo del rotore100 kg
Peso minimo del rotore7 kg
Diametro massimo del rotore800 mm
Campo di diametro dell’albero5 – 130 mm
Meccanica e azionamento
Lunghezza del banco1200 mm
Piani di correzione1 (statico) / 2 (dinamico)
Potenza del motore1,5 kW
AzionamentoCinghia (standard)
Misura e software
Sensori di vibrazione2 sensori piezoelettrici
Riferimento di velocità e faseSensore a catarifrangente (sensore RPM)
Software di misuraMBS Balance iBalancer Software
Lingua dell’interfacciaInglese (modulo multilingue opzionale)
Computer dell’operatoreAIO PC · Windows

Campi di Applicazione

  • Rotore di motore elettrico
  • Girante di ventilatore radiale
  • Rotore di turbina
  • Rullo

Perché la H-IRB-100?

I punti di forza della H-IRB-100:

  • Equilibratura statica e dinamica. Misura su uno o due piani di correzione; massa e angolo dello squilibrio vengono visualizzati sullo schermo.
  • Azionamento a cinghia. Azionamento a cinghia di serie, motore da 1,5 kW.
  • Supporti regolabili. I supporti scorrono sul banco (1200 mm); campo di diametro dell’albero 5–130 mm.
  • Sistema di misura. Sensori piezoelettrici e sensore RPM.
  • Software iBalancer. Calcolo della tolleranza secondo ISO 21940-11 (in precedenza ISO 1940); per ogni piano vengono indicati la massa di correzione e il relativo angolo.
  • Correzione dello squilibrio in macchina. Con l’unità di foratura laterale o superiore (opzione), la correzione avviene senza smontare il pezzo.
  • Console operatore. Console di comando (tipo B) di serie; armadio di comando chiuso (tipo A) opzionale.
  • Sicurezza. Conformità CE; come opzione è possibile aggiungere una recinzione di sicurezza con porta interbloccata.
