Équilibreuses Horizontales

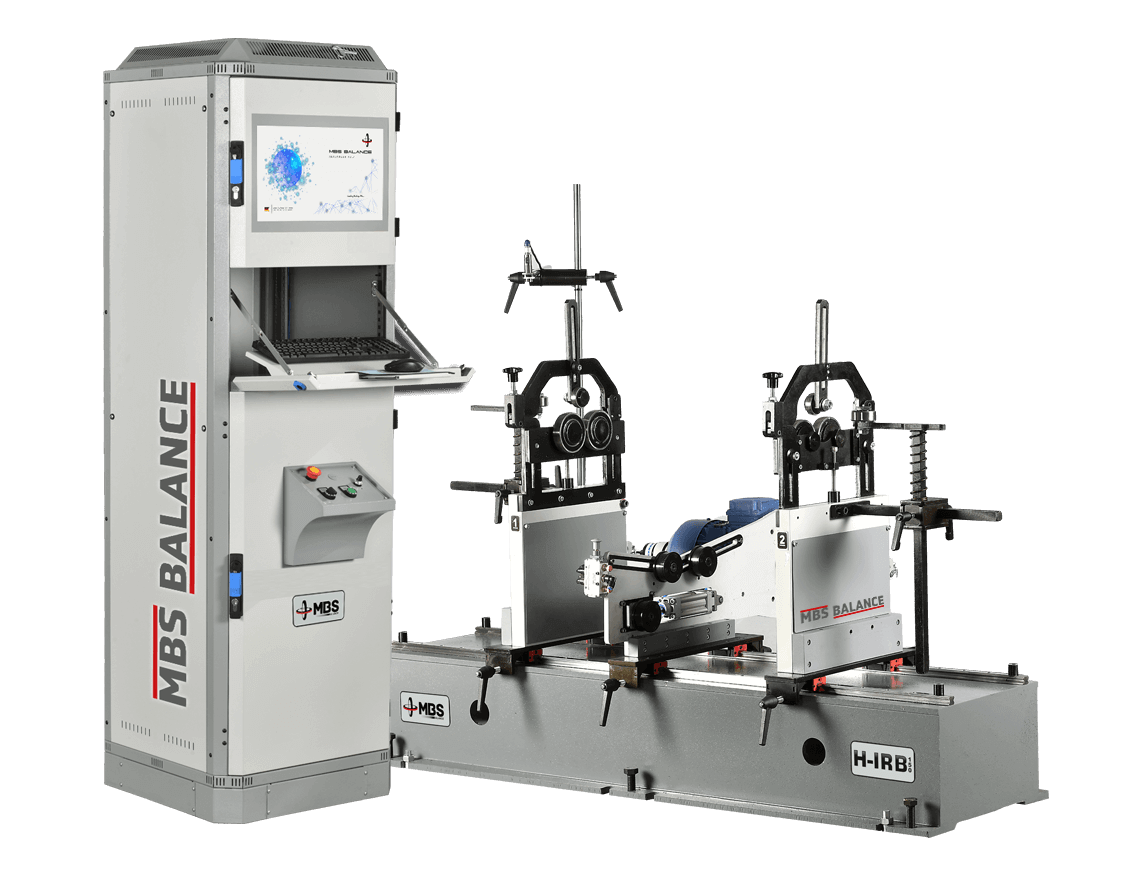

Machine à Équilibrer Horizontale H-IRB 150

Code Produit: H-IRB 150

Description du Produit

Pour les rotors de poids moyen : équilibrage statique et dynamique.
La H-IRB-150 est une machine à équilibrer horizontale pour des pièces de 10 kg à 150 kg, telles que ventilateurs et hélices, rotors, tambours et arbres. L’entraînement par courroie de série convient à la production en série et fonctionne de la manière la plus fiable sur les pièces comportant une section cylindrique sur laquelle la courroie peut tourner.

Caractéristiques Techniques

Capacité
Masse maximale du rotor150 kg
Masse minimale du rotor10 kg
Diamètre maximal du rotor800 mm
Plage de diamètre d’arbre5 – 130 mm
Mécanique et entraînement
Longueur du banc1200 mm (standard)
Plans de correction1 (statique) / 2 (dynamique)
Puissance du moteur2,2 kW
Système d’entraînementCourroie (standard)
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Rotor de moteur électrique
  • Roue de ventilateur radial
  • Rotor de turbine
  • Rouleau

Pourquoi la H-IRB-150 ?

Les points forts de la H-IRB-150 :

  • Équilibrage statique et dynamique. Mesure dans un ou deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Entraînement par courroie. Entraînement par courroie de série, moteur de 2,2 kW.
  • Paliers réglables. Les paliers coulissent sur le banc (1200 mm) ; plage de diamètre d’arbre 5–130 mm.
  • Système de mesure. Capteurs piézoélectriques et capteur RPM.
  • Logiciel iBalancer. Calcul de tolérance selon ISO 21940-11 (anciennement ISO 1940) ; pour chaque plan, la masse de correction et son angle sont indiqués.
  • Correction sur la machine. Avec l’unité de perçage latérale ou supérieure (option), la correction s’effectue sans démonter la pièce.
  • Pupitre opérateur. Pupitre de commande (type B) de série ; armoire de commande fermée (type A) en option.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
