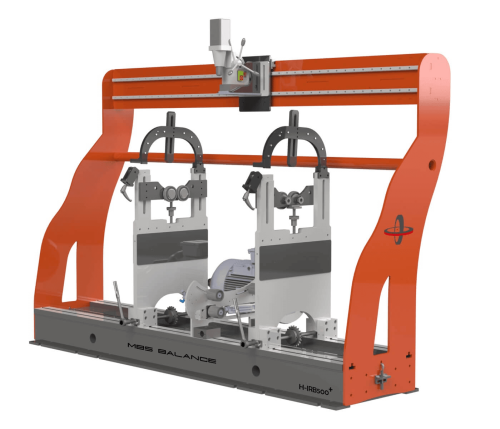

Optionale Auswuchtmaschine H-IRB-500+

Produktcode: H-IRB-500+

Produktbeschreibung

Für schwere Werkstücke: leistungsstarkes horizontales Auswuchten.
Die H-IRB-500+ ist eine horizontale Auswuchtmaschine für Industrietrommeln und Wellen, große Rotoren und Teile mit hoher Belastung. Sie wuchtet Teile von 15 kg bis 500 kg statisch und dynamisch bis Ø 1400 mm Rotordurchmesser, mit 2500 mm Grundrahmenlänge, Riemenantrieb und Portal-Bohreinheit.

Technische Daten

Kapazität
Max. Rotorgewicht500 kg
Min. Rotorgewicht15 kg
Max. Rotordurchmesser1400 mm
Wellendurchmesser10 – 240 mm
Mechanik und Antrieb
Bettlänge2500 mm
AusgleichsebenenStatisch / Dynamisch
Motorleistung5,5 kW
AntriebRiemen (Standard) · Gelenkwellenantrieb (Option)
Messung und Software
Schwingungsaufnehmer2 × piezoelektrisch
Drehzahl-/PhasenreferenzReflexlichtschranke
MesssoftwareMBS Balance iBalancer Software
BedienspracheDeutsch (weitere Sprachen optional)
BedienrechnerAIO PC · Windows

Anwendungsbereiche

  • Radialventilatorrad
  • Zahnradwelle
  • Brecherrotor
  • Geschweißtes Ventilatorrad

Warum die H-IRB-500+?

Die wichtigsten Merkmale der H-IRB-500+:

  • Statisches und dynamisches Auswuchten. Messung in einer oder zwei Ausgleichsebenen; Unwuchtmasse und -winkel werden am Bildschirm angezeigt.
  • Riemenantrieb. Serienmäßig Riemenantrieb, 5,5 kW Motor; Gelenkwellenantrieb optional.
  • Verstellbare Lagerständer. Die Lagerständer werden auf dem Grundrahmen (2500 mm) verschoben; Wellendurchmesser 10–240 mm.
  • Messsystem. Piezoelektrische Aufnehmer und Drehzahlsensor.
  • iBalancer-Software. Toleranzberechnung nach ISO 21940-11; Ausgleichsmasse und -winkel für jede Ebene.
  • Portal-Bohreinheit von oben. Serienmäßig; Ausgleich ohne Ausbau des Teils. Seitliche Bohreinheit optional.
  • Bedienpult. Bedienpult (Typ B) serienmäßig; geschlossener Steuerschrank (Typ A) optional.
  • Sicherheit. CE-Konformität; ein Schutzzaun mit verriegelter Tür ist optional erhältlich.
