Máquinas de Balanceamento Opcionais

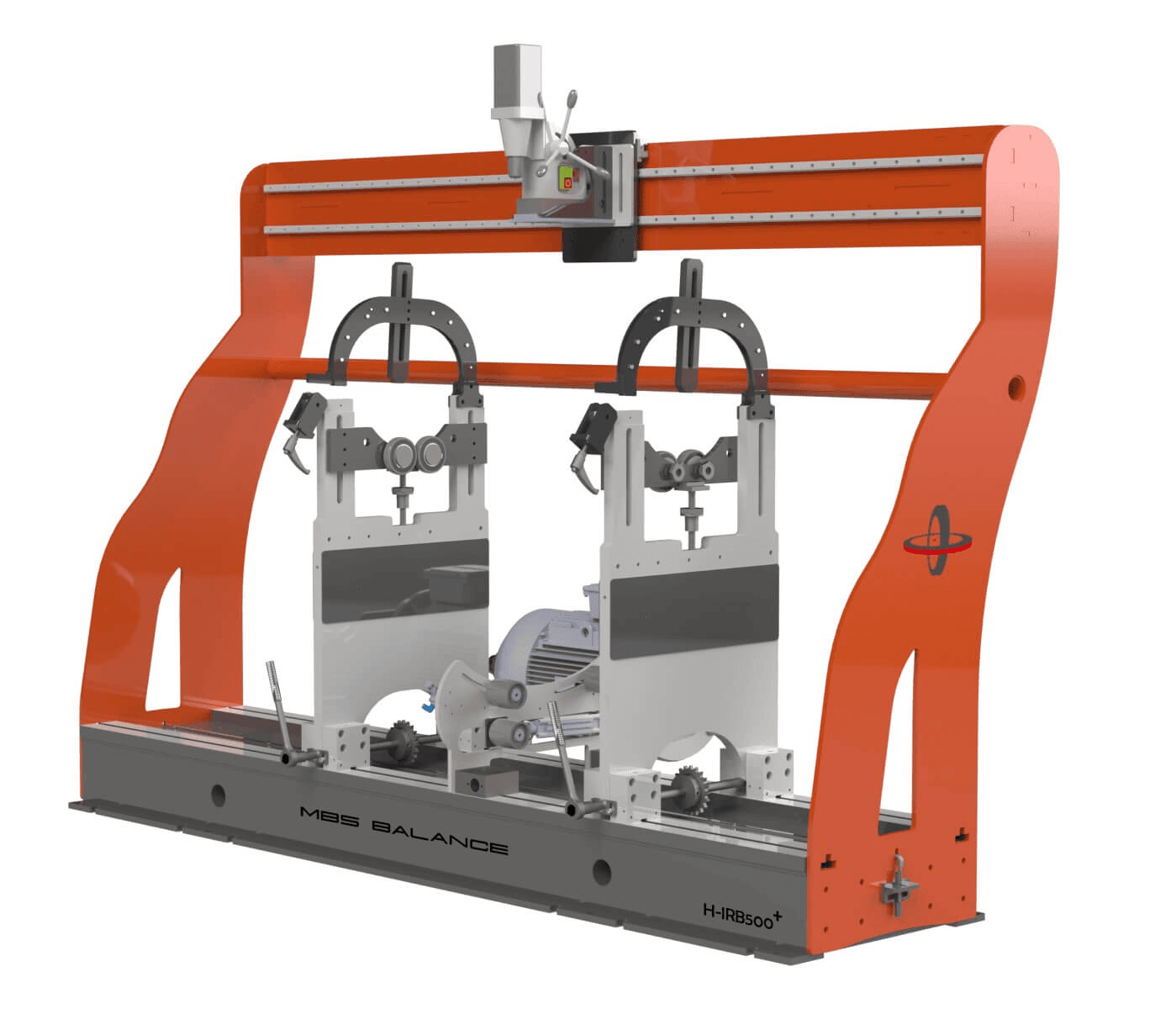

Máquina de Balanceamento Opcional H-IRB-500+

Código do Produto: H-IRB-500+

Descrição do Produto

Para peças pesadas: balanceamento horizontal potente.
O H-IRB-500+ é uma máquina de balanceamento horizontal para tambores industriais e eixos, grandes rotores e peças que exigem cargas elevadas. Balanceia peças de 15 kg a 500 kg de forma estática e dinâmica até um diâmetro de rotor de Ø 1400 mm, com um comprimento de base de 2500 mm, acionamento por correia de série e uma unidade de furação superior tipo pórtico.

Especificações Técnicas

Capacidade
Peso máximo do rotor500 kg
Peso mínimo do rotor15 kg
Diâmetro máximo do rotor1400 mm
Gama de diâmetro do eixo10 – 240 mm
Mecânica e acionamento
Comprimento do banco da máquina2500 mm
Planos de correção1 (estático) / 2 (dinâmico)
Potência do motor5,5 kW
Sistema de acionamentoCorreia (padrão) · acionamento por cardan (opcional)
Medição e software
Sensores de vibração2 sensores piezoelétricos
Referência de velocidade e faseSensor retrorrefletivo (sensor de RPM)
Software de mediçãoMBS Balance iBalancer Software
Idioma da interfaceInglês (módulo multilingue opcional)
Computador do operadorAIO PC · Windows

Áreas de Aplicação

  • Rotor de ventilador radial
  • Eixo de engrenagem
  • Rotor de britador
  • Rotor de ventilador soldado

Porquê o H-IRB-500+?

Principais características do H-IRB-500+:

  • Balanceamento estático e dinâmico. Medição em um ou dois planos de correção; a massa e o ângulo do desequilíbrio são apresentados no monitor.
  • Acionamento por correia. Acionamento por correia de série, motor de 5,5 kW; acionamento por cardan opcional.
  • Suportes ajustáveis. Os suportes deslizam sobre a base (2500 mm); gama de diâmetro do eixo 10–240 mm.
  • Sistema de medição. Sensores piezoelétricos e sensor de RPM.
  • Software iBalancer. Cálculo de tolerâncias segundo a ISO 21940-11 (anteriormente ISO 1940); massa e ângulo de correção para cada plano.
  • Unidade de furação superior tipo pórtico. De série; correção sem desmontar a peça. Unidade de furação lateral opcional.
  • Consola do operador. Consola de comando (tipo B) de série; armário de comando fechado (tipo A) opcional.
  • Segurança. Conformidade CE; como opção pode ser adicionada uma vedação de segurança com porta com encravamento.
