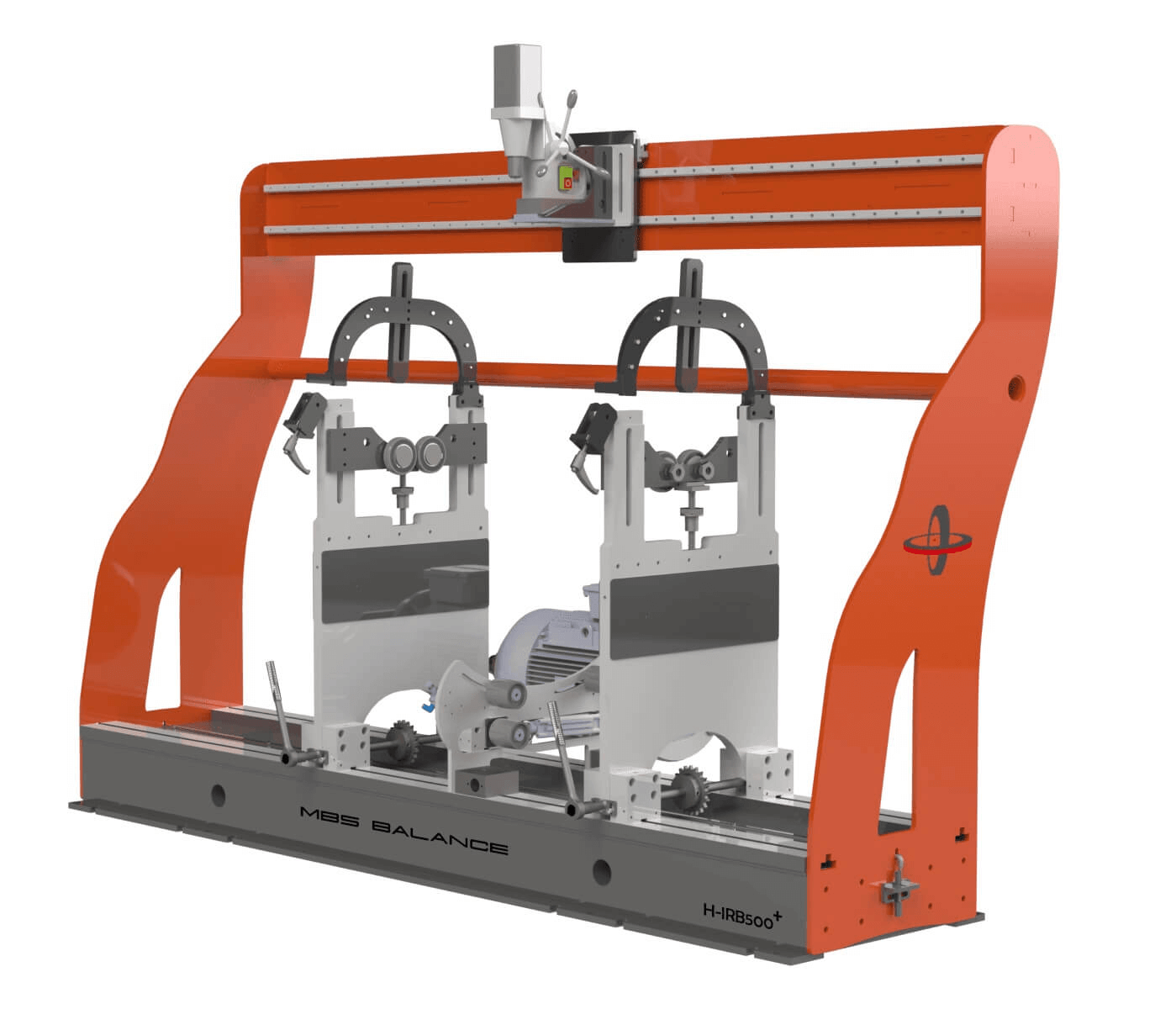

Macchina Equilibratrice Opzionale H-IRB-500+

Codice Prodotto: H-IRB-500+

Descrizione Prodotto

Per pezzi pesanti: equilibratura orizzontale potente.
La H-IRB-500+ è un’equilibratrice orizzontale per tamburi e alberi industriali, grandi rotori e pezzi che richiedono carichi elevati. Equilibra staticamente e dinamicamente pezzi da 15 kg a 500 kg fino a un diametro del rotore di Ø 1400 mm, con una base lunga 2500 mm, azionamento a cinghia di serie e un’unità di foratura superiore a portale.

Specifiche Tecniche

Capacità
Peso massimo del rotore500 kg
Peso minimo del rotore15 kg
Diametro massimo del rotore1400 mm
Campo di diametro dell’albero10 – 240 mm
Meccanica e azionamento
Lunghezza del banco2500 mm
Piani di correzione1 (statico) / 2 (dinamico)
Potenza del motore5,5 kW
AzionamentoCinghia (standard) · trasmissione a cardano (opzione)
Misura e software
Sensori di vibrazione2 sensori piezoelettrici
Riferimento di velocità e faseSensore a catarifrangente (sensore RPM)
Software di misuraMBS Balance iBalancer Software
Lingua dell’interfacciaInglese (modulo multilingue opzionale)
Computer dell’operatoreAIO PC · Windows

Campi di Applicazione

  • Girante di ventilatore radiale
  • Albero dentato
  • Rotore di frantoio
  • Girante di ventilatore saldata

Perché la H-IRB-500+?

I punti di forza della H-IRB-500+:

  • Equilibratura statica e dinamica. Misura su uno o due piani di correzione; massa e angolo dello squilibrio vengono visualizzati sullo schermo.
  • Azionamento a cinghia. Azionamento a cinghia di serie, motore da 5,5 kW; trasmissione a cardano opzionale.
  • Supporti regolabili. I supporti scorrono sulla base (2500 mm); campo di diametro dell’albero 10–240 mm.
  • Sistema di misura. Sensori piezoelettrici e sensore RPM.
  • Software iBalancer. Calcolo della tolleranza secondo ISO 21940-11 (in precedenza ISO 1940); per ogni piano vengono indicati la massa di correzione e il relativo angolo.
  • Unità di foratura superiore a portale. Di serie; correzione senza smontare il pezzo. Unità di foratura laterale opzionale.
  • Console operatore. Console di comando (tipo B) di serie; armadio di comando chiuso (tipo A) opzionale.
  • Sicurezza. Conformità CE; come opzione è possibile aggiungere una recinzione di sicurezza con porta interbloccata.
