Équilibreuses Optionnelles

Équilibreuse Optionnelle H-IRB-500+

Code Produit: H-IRB-500+

Description du Produit

Pour les pièces lourdes : un équilibrage horizontal puissant.

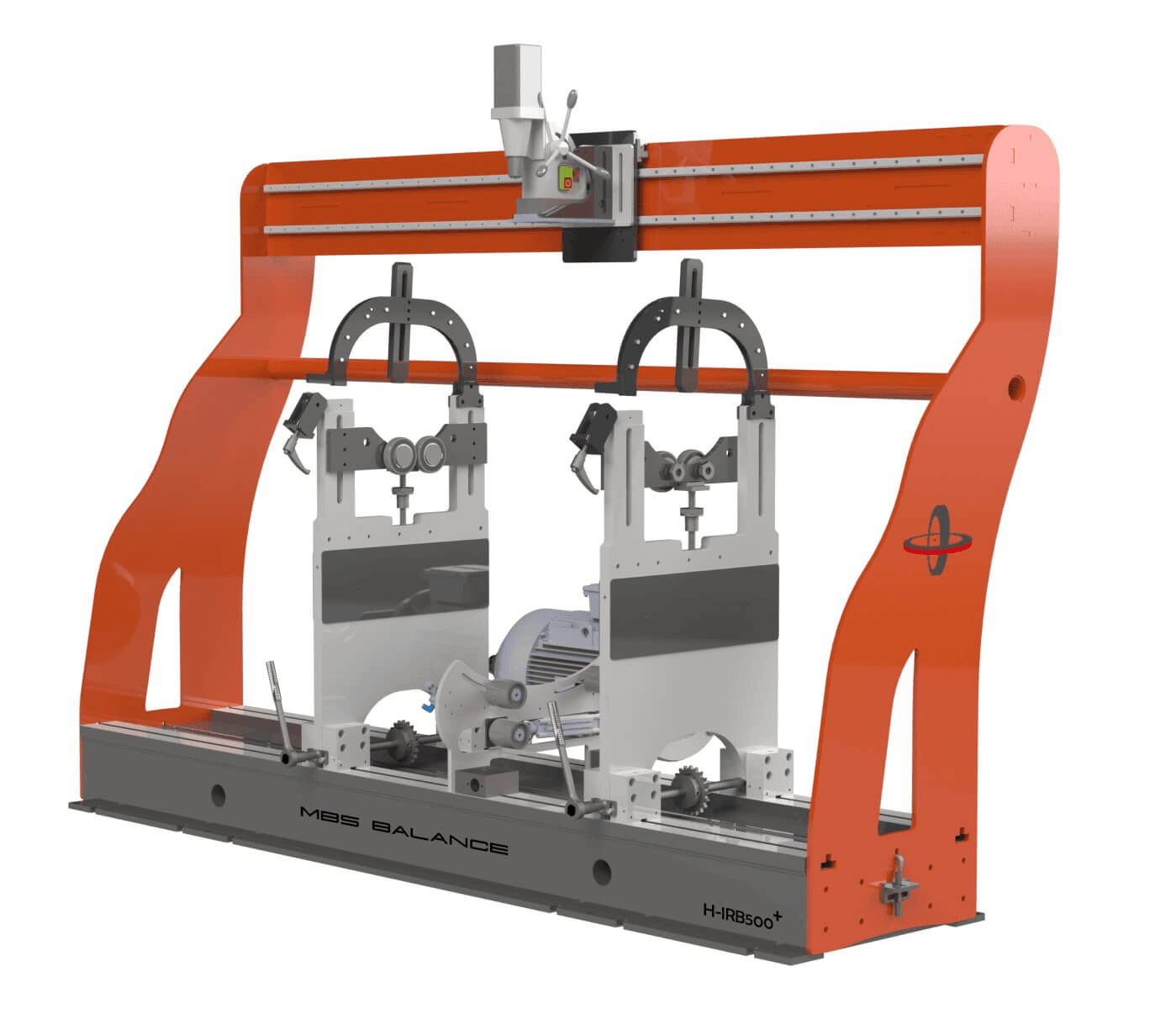

La H-IRB-500+ est une machine à équilibrer horizontale pour les tambours et arbres industriels, les grands rotors et les pièces exigeant une forte capacité de charge. Elle équilibre en statique et en dynamique des pièces de 15 kg à 500 kg jusqu’à un diamètre de rotor de Ø 1400 mm, avec une longueur de banc de 2500 mm, un entraînement par courroie de série et une unité de perçage supérieure de type portique.

Caractéristiques Techniques

Capacité
Masse maximale du rotor500 kg
Masse minimale du rotor15 kg
Diamètre maximal du rotor1400 mm
Plage de diamètre d’arbre10 – 240 mm
Mécanique et entraînement
Longueur du banc2500 mm
Plans de correction1 (statique) / 2 (dynamique)
Puissance du moteur5,5 kW
Système d’entraînementCourroie (standard) · entraînement par arbre à cardan (option)
Mesure et logiciel
Capteurs de vibrations2 capteurs piézoélectriques
Référence de vitesse et de phaseCapteur reflex (capteur RPM)
Logiciel de mesureMBS Balance iBalancer Software
Langue de l’interfaceAnglais (module multilingue en option)
Ordinateur opérateurAIO PC · Windows

Domaines d'Application

  • Roue de ventilateur radial
  • Arbre d’engrenage
  • Rotor de concasseur
  • Roue de ventilateur soudée

Pourquoi la H-IRB-500+ ?

Les points forts de la H-IRB-500+ :

  • Équilibrage statique et dynamique. Mesure dans un ou deux plans de correction ; la masse et l’angle du balourd s’affichent à l’écran.
  • Entraînement par courroie. Entraînement par courroie de série, moteur de 5,5 kW ; entraînement par arbre à cardan en option.
  • Paliers réglables. Les paliers coulissent sur le banc (2500 mm) ; plage de diamètre d’arbre 10–240 mm.
  • Système de mesure. Capteurs piézoélectriques et capteur RPM.
  • Logiciel iBalancer. Calcul de tolérance selon ISO 21940-11 (anciennement ISO 1940) ; pour chaque plan, la masse de correction et son angle sont indiqués.
  • Unité de perçage supérieure de type portique. De série ; correction sans démonter la pièce. Unité de perçage latérale en option.
  • Pupitre opérateur. Pupitre de commande (type B) de série ; armoire de commande fermée (type A) en option.
  • Sécurité. Conformité CE ; une clôture de sécurité à porte verrouillée peut être ajoutée en option.
