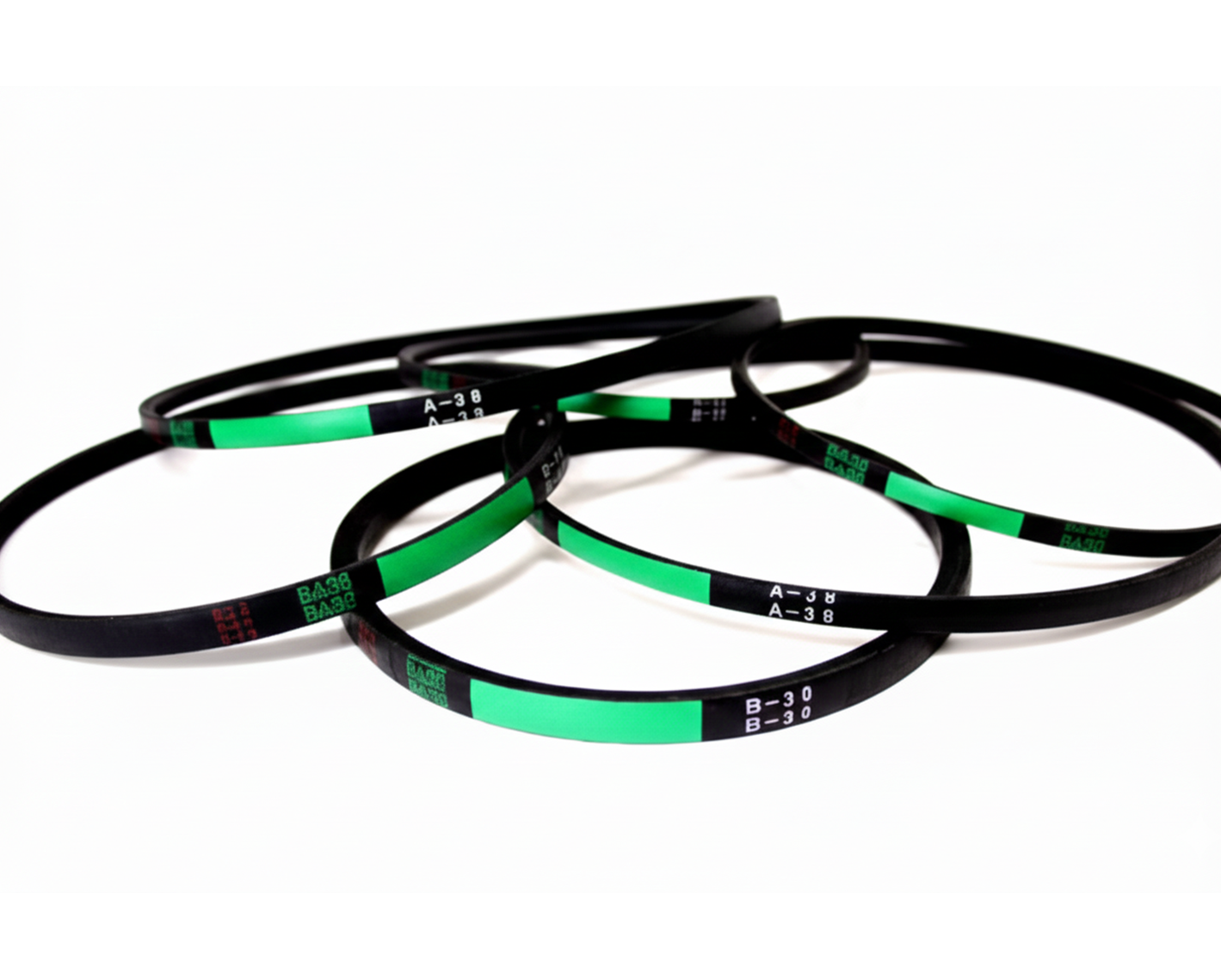

Correas para Unidad de Transmisión por Correa

Descripción del producto

En los procesos de equilibrado dinámico, la rotación precisa del rotor sobre la máquina de equilibrado es una etapa crítica. Los sistemas de transmisión por correa (belt-drive) son un método preferido, especialmente en el equilibrado de rotores de pequeña y mediana escala y en sistemas de soporte blando (soft bearing), gracias a la ventaja de transmisión no concéntrica que ofrecen. Este sistema de transmisión tiene como objetivo maximizar la precisión de la medición al asegurar una transferencia mínima de fuerzas y momentos externos al rotor. Papel Funcional de la Correa de Transmisión

La correa de transmisión es la interfaz mecánica fundamental que transfiere el movimiento de rotación (par y velocidad) desde el motor de la máquina de equilibrado al eje de equilibrado o directamente al propio rotor. Las tareas principales de la correa son:

• Aislamiento de Vibraciones: Optimizar la relación señal-ruido (SNR) minimizando la transferencia de las vibraciones del motor al soporte del rotor y, por lo tanto, al sistema de medición.
• Transmisión de Velocidad Uniforme: Asegurar que el rotor gire a una velocidad angular constante (velocidad de rotación en estado estacionario) durante todo el tiempo de medición. Las fluctuaciones de velocidad causadas por la correa (por ejemplo, el deslizamiento) pueden provocar errores en los valores medidos de fase y amplitud del desequilibrio.
• Reducción de Fuerzas Centrífugas: Minimizar las fuerzas radiales externas en la superficie donde la correa hace contacto con el rotor, las cuales podrían crear interferencias en la señal medida por los soportes de equilibrado.

Protocolos de Optimización y Mantenimiento

La correa de transmisión se considera un material consumible y requiere controles y sustituciones regulares para mantener la precisión de la medición.

• Ajuste de Tensión: La tensión de la correa debe ajustarse estrictamente a las especificaciones del fabricante de la máquina. Las correas demasiado flojas provocan deslizamientos, mientras que las correas excesivamente tensas transfieren una carga radial adicional a los soportes del rotor y ruido al sistema de medición. Se recomienda el uso de dispositivos de medición de tensión basados en análisis de frecuencia.
• Limpieza de Superficies: Mantener la superficie de la correa y del rotor libre de aceite, polvo u otros contaminantes es esencial para un coeficiente de fricción estable y una transferencia de velocidad fiable.
• Sustitución Periódica: La correa debe sustituirse inmediatamente si pierde su elasticidad, presenta grietas o deformaciones en la superficie. Los programas de sustitución preventiva, basados en las horas de uso, evitan la degradación de la calidad de la medición.

Una correa de transmisión correctamente seleccionada y optimizada protege la integridad metrológica de su máquina de equilibrado, garantizando que sus inversiones funcionen con la máxima eficiencia.
