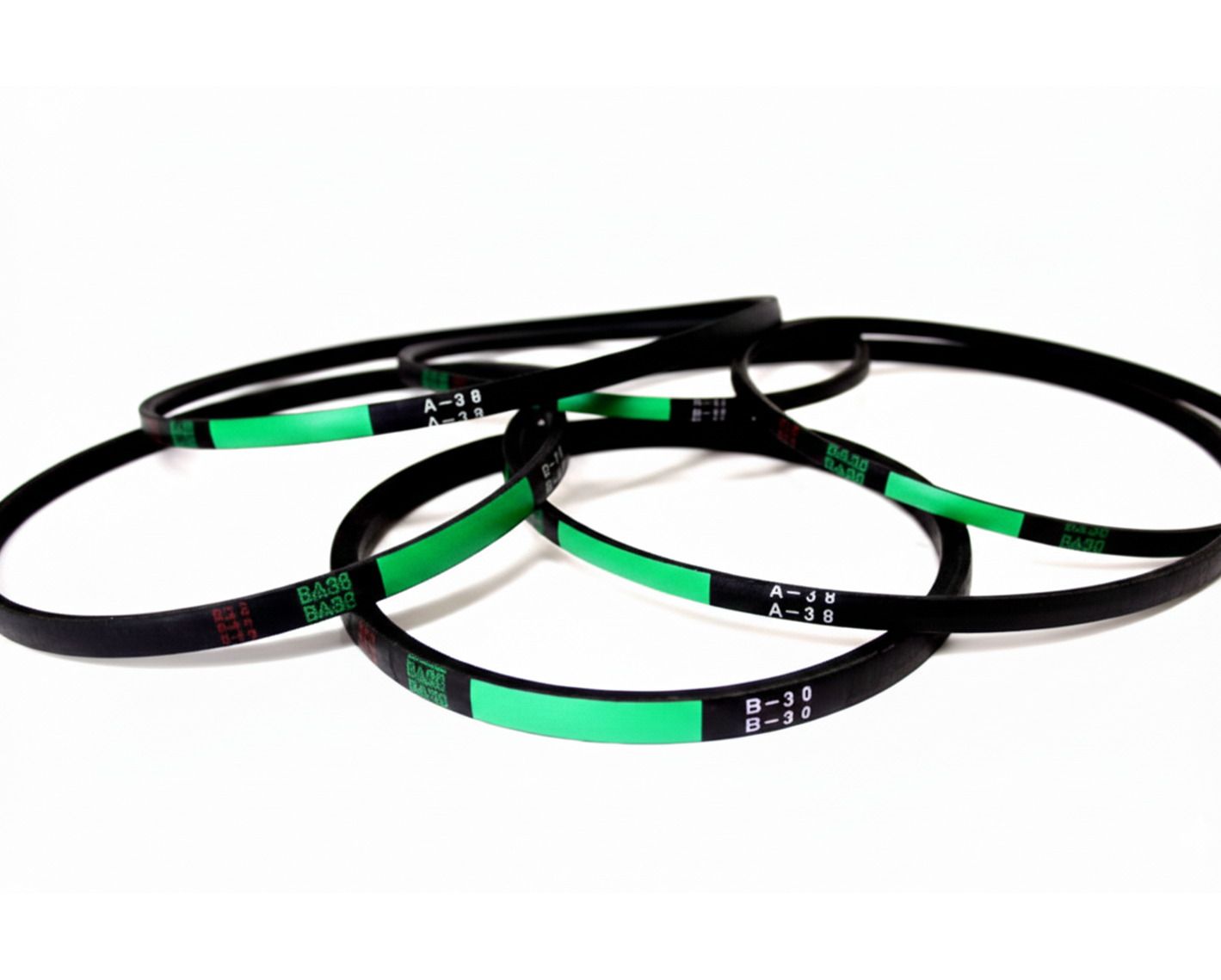

Cinghie per Unità di Trasmissione a Cinghia

Descrizione Prodotto

Durante le operazioni di bilanciamento dinamico, la rotazione precisa del rotore sulla macchina equilibratrice rappresenta una fase critica. I sistemi a trasmissione a cinghia (belt-drive), in particolare per applicazioni con supporti liberi (soft bearing) e rotori di piccole e medie dimensioni, sono spesso preferiti grazie al vantaggio della trasmissione non concentrica (non-concentric drive). Questo sistema riduce al minimo le forze e i momenti esterni applicati al rotore, con l’obiettivo di massimizzare la precisione di misura.

Ruolo Funzionale della Cinghia di Trasmissione

La cinghia di trasmissione è l’interfaccia meccanica fondamentale che trasferisce il movimento rotatorio (coppia e velocità) dal motore della macchina equilibratrice al mandrino o direttamente al rotore. Le sue funzioni principali sono:

• Isolamento delle vibrazioni: riduce al minimo la trasmissione delle vibrazioni del motore ai supporti del rotore e quindi al sistema di misura, ottimizzando il rapporto segnale/rumore (SNR).
• Trasmissione uniforme della velocità: garantisce una velocità angolare costante durante tutto il processo di misura. Eventuali variazioni (slittamento della cinghia) possono causare errori nei valori di fase e ampiezza dello sbilanciamento.
• Riduzione delle forze centrifughe parassite: minimizza le forze radiali esterne che potrebbero interferire con il segnale misurato dai supporti della macchina.

Ottimizzazione e Protocolli di Manutenzione

La cinghia di trasmissione è considerata un componente soggetto a usura e richiede controlli e sostituzioni regolari per mantenere l’accuratezza della misura.

• Regolazione della tensione: la tensione della cinghia deve essere conforme alle specifiche del produttore. Una tensione insufficiente provoca slittamenti, mentre una eccessiva introduce carichi radiali aggiuntivi sui supporti e disturbi nel sistema di misura. Si raccomanda l’uso di strumenti di misura della tensione basati su analisi di frequenza.
• Pulizia delle superfici: la rimozione di olio, polvere e contaminanti dalla cinghia e dalle superfici di contatto è essenziale per garantire un coefficiente di attrito stabile e una trasmissione affidabile della velocità.
• Sostituzione periodica: la cinghia deve essere sostituita in caso di perdita di elasticità, crepe o deformazioni superficiali. Programmi di sostituzione preventiva basati sulle ore di utilizzo aiutano a mantenere costante la qualità della misura.

Una cinghia di trasmissione correttamente selezionata e ottimizzata contribuisce a preservare l’integrità metrologica della macchina equilibratrice, garantendo la massima efficienza operativa dell’investimento.
