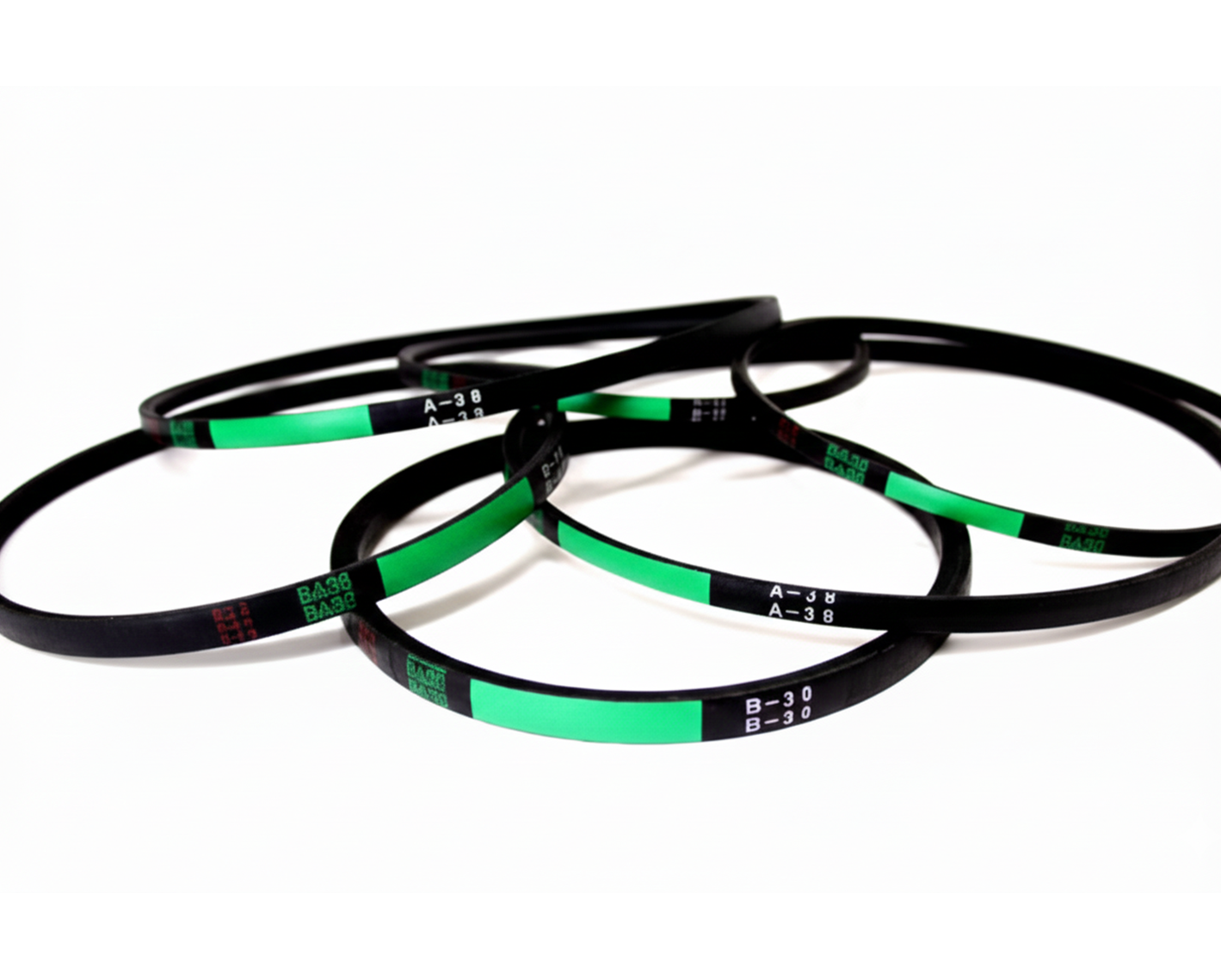

Correias da Unidade de Transmissão por Correia

Descrição do Produto

Nos processos de balanceamento dinâmico, a rotação precisa do rotor na máquina de balanceamento é uma etapa crítica. Os sistemas de transmissão por correia (belt-drive), especialmente em máquinas de mancais livres (soft bearing) e no balanceamento de rotores de pequeno e médio porte, são uma solução amplamente utilizada devido à vantagem de transmissão excêntrica (não concêntrica). Este sistema de acionamento tem como objetivo minimizar a transmissão de forças e momentos externos ao rotor, maximizando a precisão de medição.

Função operacional da correia de transmissão

A correia de transmissão é o principal interface mecânico que transfere o movimento rotacional (torque e velocidade) do motor da máquina de balanceamento para o eixo de balanceamento ou diretamente para o rotor. As suas principais funções são:

• Isolamento de vibração: Minimiza a transmissão de vibrações do motor para o mancal do rotor e, consequentemente, para o sistema de medição, otimizando a relação sinal-ruído (SNR).
• Transmissão de velocidade uniforme: Garante que o rotor gire a uma velocidade angular constante durante todo o processo de medição. Variações de velocidade causadas pela correia (como deslizamento) podem gerar erros na fase e amplitude do desequilíbrio medido.
• Redução de forças centrífugas parasitas: Minimiza forças radiais externas geradas no ponto de contato da correia com o rotor, evitando interferências no sinal medido pelos mancais.

Otimização e protocolos de manutenção

A correia de transmissão é considerada um componente de desgaste e requer inspeção e substituição regulares para manter a precisão de medição.

• Ajuste de tensão: A tensão da correia deve estar estritamente de acordo com as especificações do fabricante da máquina. Correias excessivamente frouxas podem causar deslizamento, enquanto correias excessivamente tensionadas podem adicionar carga radial aos mancais e ruído ao sistema de medição. Recomenda-se o uso de dispositivos de medição de tensão baseados em análise de frequência.
• Limpeza de superfície: A limpeza da correia e da superfície do rotor de óleo, poeira ou outras contaminações é essencial para garantir um coeficiente de atrito estável e uma transmissão de velocidade confiável.
• Substituição periódica: A correia deve ser substituída imediatamente em caso de perda de elasticidade, fissuras ou deformações. Programas de substituição preventiva baseados em horas de operação evitam a degradação da qualidade de medição.

Uma correia de transmissão corretamente selecionada e otimizada garante a integridade metrológica da sua máquina de balanceamento, assegurando máxima eficiência operacional dos seus investimentos.
