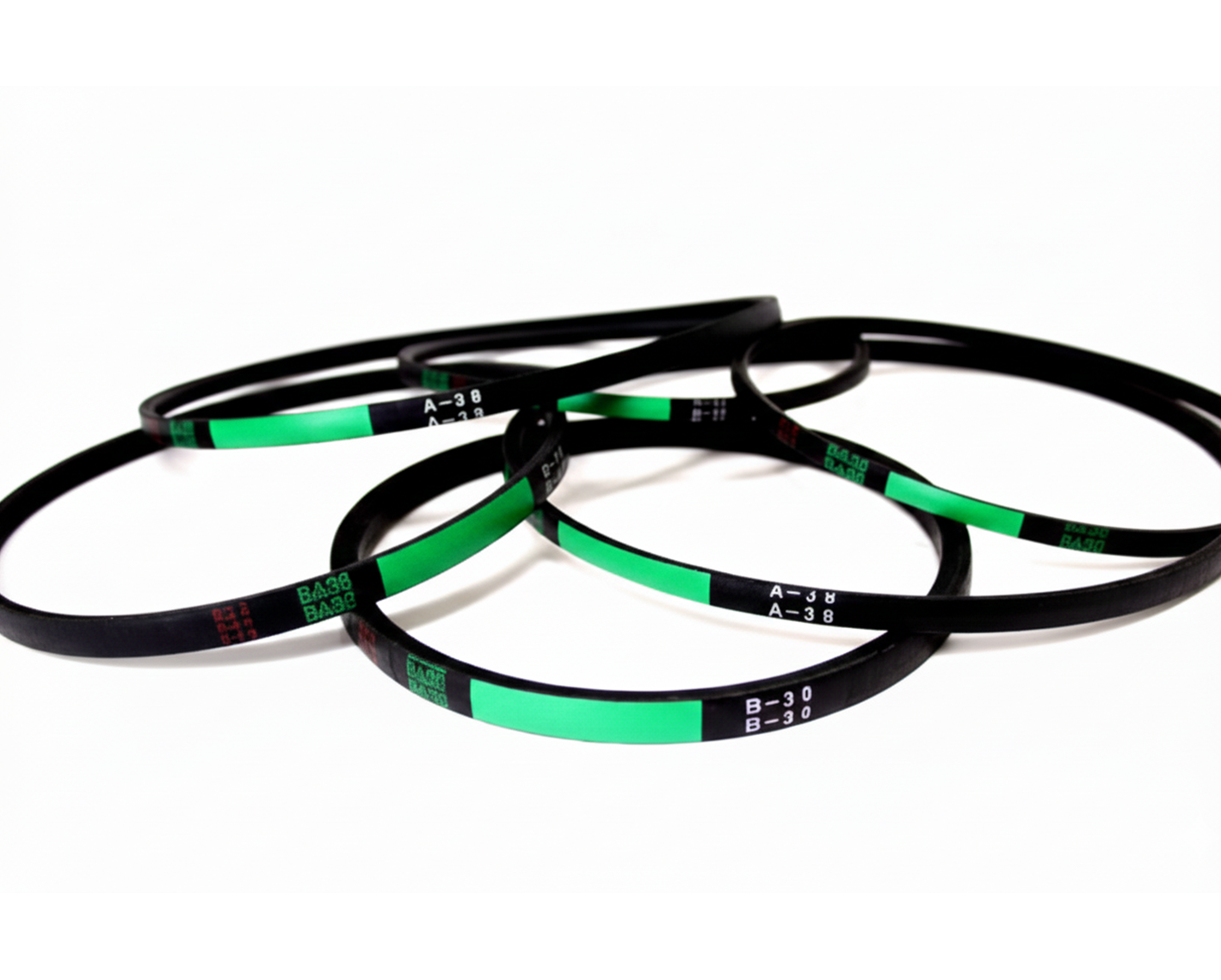

Řemeny řemenové pohonné jednotky

Popis produktu

Při dynamickém vyvažování je přesné otáčení rotoru na vyvažovačce kritickou fází. Řemenové pohonné systémy (belt-drive) jsou upřednostňovanou metodou zejména při vyvažování rotorů s měkkým uložením (soft bearing) a malých/středních rozměrů, a to díky výhodě mimoosého (non-concentric) pohonu, který nabízejí. Tento pohonný systém má za cíl maximalizovat přesnost měření tím, že na rotor přenáší minimum cizích sil a momentů.Funkční role hnacího řemene

Hnací řemen je základním mechanickým rozhraním, které přenáší rotační pohyb (krouticí moment a otáčky) z motoru vyvažovačky na vyvažovací hřídel nebo přímo na samotný rotor. Hlavní úkoly řemene jsou následující:

• Izolace vibrací: Minimalizovat přenos vibrací motoru na uložení rotoru, a tím i na měřicí systém, čímž se optimalizuje poměr signál-šum (SNR).
• Rovnoměrný přenos otáček: Zajistit, aby se rotor po celou dobu měření otáčel konstantní úhlovou rychlostí (steady-state rotational speed). Kolísání otáček způsobené řemenem (například prokluz) může vést k chybám v naměřených hodnotách fáze a amplitudy nevyváženosti.
• Snížení odstředivých sil: Minimalizovat vnější radiální síly na ploše, kde je řemen v kontaktu s rotorem, které by způsobovaly rušení signálu měřeného vyvažovacími ložisky.

Protokoly optimalizace a údržby

Hnací řemen je považován za spotřební materiál a pro zachování přesnosti měření vyžaduje pravidelnou kontrolu a výměnu.

• Nastavení napnutí: Napnutí řemene (tension) musí přesně odpovídat specifikacím výrobce stroje. Příliš volné řemeny způsobují prokluz (slip), příliš napnuté řemeny přenášejí na uložení rotoru dodatečné radiální zatížení a do měřicího systému šum. Doporučuje se používat přístroje pro měření napnutí založené na frekvenční analýze.
• Čistota povrchu: Zbavení povrchu řemene a rotoru oleje, prachu nebo jiných nečistot je nezbytné pro stabilní součinitel tření a spolehlivý přenos otáček.
• Pravidelná výměna: Pokud řemen ztratí pružnost, popraská nebo se na jeho povrchu objeví deformace, musí být okamžitě vyměněn. Programy preventivní výměny podle provozních hodin zabraňují poklesu kvality měření.

Správně zvolený a optimalizovaný hnací řemen chrání metrologickou integritu (metrological integrity) vaší vyvažovačky a zajišťuje, že vaše investice pracují s maximální efektivitou.
