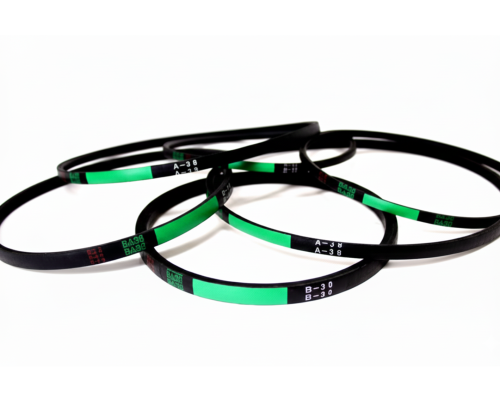

Antriebsriemen für Riemenantriebseinheiten

Produktbeschreibung

Bei dynamischen Auswuchtvorgängen ist das präzise Drehen des Rotors auf der Wuchtmaschine eine kritische Phase. Riemengetriebene Systeme (Belt-Drive) sind, insbesondere beim Auswuchten von weich gelagerten (soft-bearing) sowie kleinen und mittelgroßen Rotoren, aufgrund ihres Vorteils des nicht-konzentrischen Antriebs eine bevorzugte Methode. Dieses Antriebssystem zielt darauf ab, die Messgenauigkeit zu maximieren, indem es eine minimale Übertragung von Fremdkräften und Momenten auf den Rotor gewährleistet. Die funktionelle Rolle des Antriebsriemens:

Der Antriebsriemen ist die grundlegende mechanische Schnittstelle, die die Drehbewegung (Drehmoment und Drehzahl) vom Motor der Auswuchtmaschine auf die Auswuchtwelle oder direkt auf den Rotor selbst überträgt. Die primären Aufgaben des Riemens sind:

• Vibrationsisolation: Optimierung des Signal-Rausch-Verhältnisses (SNR), indem die Übertragung von Motorvibrationen auf das Rotorlager und somit auf das Messsystem minimiert wird.
• Gleichmäßige Geschwindigkeitsübertragung: Sicherstellung, dass sich der Rotor während der gesamten Messdauer mit einer konstanten Winkelgeschwindigkeit (Steady-State Rotational Speed) dreht. Geschwindigkeitsbetragsschwankungen durch den Riemen (z. B. Schlupf) können zu Fehlern bei den gemessenen Unwuchtphasen- und Amplitudenwerten führen.
• Reduzierung von Querkräften: Minimierung externer Radialkräfte an der Kontaktfläche des Riemens mit dem Rotor, die Störungen im vom Auswuchtlager gemessenen Signal verursachen könnten.

Optimierungs- und Wartungsprotokolle

Der Antriebsriemen gilt als Verschleißteil und erfordert regelmäßige Kontrollen sowie Austauschintervalle, um die Messgenauigkeit aufrechterhalten zu können.

• Spannungseinstellung: Die Riemenspannung (Tension) muss strikt den Spezifikationen des Maschinenherstellers entsprechen. Zu lose Riemen führen zu Schlupf (Slip), während zu straffe Riemen zusätzliche Radiallasten auf die Rotorlager ausüben und Rauschen in das Messsystem übertragen. Die Verwendung von frequenzanalysebasierten Spannungsmessgeräten wird empfohlen.
• Oberflächenreinigung: Die Reinigung der Riemen- und Rotoroberflächen von Öl, Staub oder anderen Kontaminationen ist für einen stabilen Reibungskoeffizienten und eine zuverlässige Geschwindigkeitsübertragung essenziell.
• Periodischer Austausch: Wenn der Riemen seine Elastizität verliert, Risse aufweist oder Oberflächenverformungen entstehen, muss er umgehend ersetzt werden. Vorbeugende Austauschprogramme basierend auf den Betriebsstunden verhindern eine Verschlechterung der Messqualität.

Ein richtig ausgewählter und optimierter Antriebsriemen bewahrt die messtechnische Integrität (Metrological Integrity) Ihrer Auswuchtmaschine und stellt sicher, dass Ihre Investitionen mit maximaler Effizienz arbeiten.
