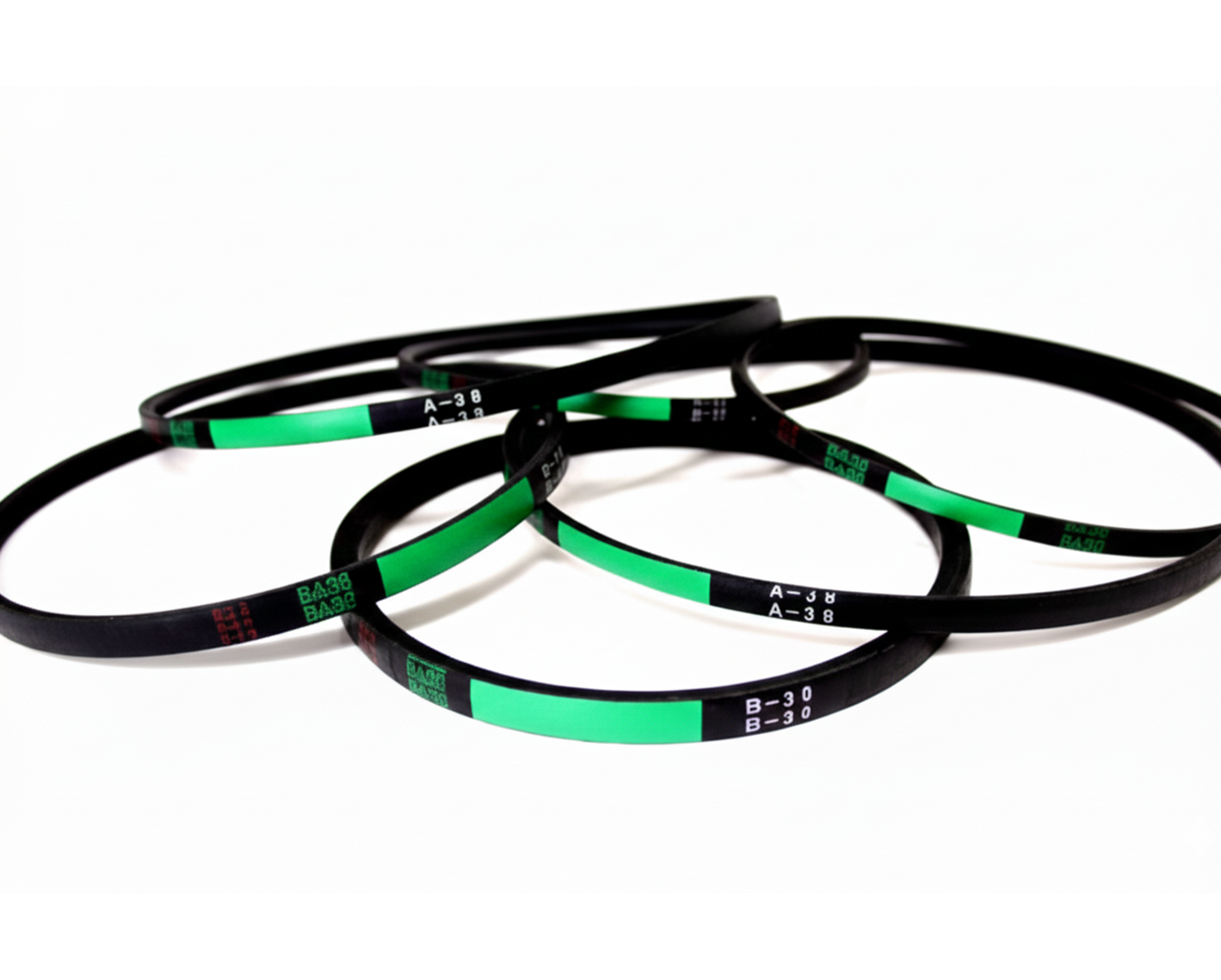

Courroies pour Unité d’Entrraînement par Courroie

Description du Produit

Dans les opérations d’équilibrage dynamique, il est crucial que le rotor tourne avec précision sur l’équilibreuse. Les systèmes à entraînement par courroie (belt-drive) sont particulièrement privilégiés pour l’équilibrage de rotors à palier libre (soft bearing) et de rotors de petite/moyenne taille, grâce à leur avantage d’entraînement non concentrique (non-concentric). Ce système d’entraînement vise à transférer un minimum de forces et moments étrangers au rotor, afin de maximiser la précision de mesure.

Rôle fonctionnel de la courroie d’entraînement

La courroie d’entraînement est l’interface mécanique principale qui transmet le mouvement de rotation (couple et vitesse) du moteur de l’équilibreuse à l’arbre d’équilibrage ou directement au rotor. Les principales fonctions de la courroie sont les suivantes :

• Isolation des vibrations : Minimiser la transmission des vibrations du moteur au palier du rotor et donc au système de mesure, afin d’optimiser le rapport signal-bruit (SNR).
• Transmission uniforme de la vitesse : Assurer que le rotor tourne à vitesse angulaire constante (steady-state rotational speed) tout au long de la mesure. Les fluctuations de vitesse causées par la courroie (par exemple le glissement) peuvent entraîner des erreurs dans la phase et l’amplitude du déséquilibre mesuré.
• Réduction des forces centrifuges : Minimiser les forces radiales externes parasites sur la surface de contact de la courroie avec le rotor, qui pourraient affecter le signal mesuré par les paliers d’équilibrage.

Protocoles d’optimisation et de maintenance

La courroie d’entraînement est considérée comme un consommable et nécessite un contrôle régulier et un remplacement pour maintenir la précision de mesure.

• Réglage de la tension : La tension de la courroie doit strictement respecter les spécifications du fabricant de la machine. Une courroie trop lâche peut glisser, tandis qu’une courroie trop tendue impose une charge radiale supplémentaire sur les paliers du rotor et génère du bruit dans le système de mesure. Il est recommandé d’utiliser des appareils de mesure de tension basés sur l’analyse fréquentielle.
• Nettoyage des surfaces : Les surfaces de la courroie et du rotor doivent être exemptes d’huile, de poussière ou d’autres contaminants pour assurer un coefficient de frottement stable et une transmission de vitesse fiable.
• Remplacement périodique : La courroie doit être remplacée immédiatement si elle perd son élasticité, présente des fissures ou des déformations de surface. Des programmes de remplacement préventif basés sur les heures d’utilisation préviennent la dégradation de la qualité de mesure.

Une courroie d’entraînement correctement sélectionnée et optimisée préserve l’intégrité métrologique de votre équilibreuse, garantissant ainsi que vos investissements fonctionnent avec une efficacité maximale.
