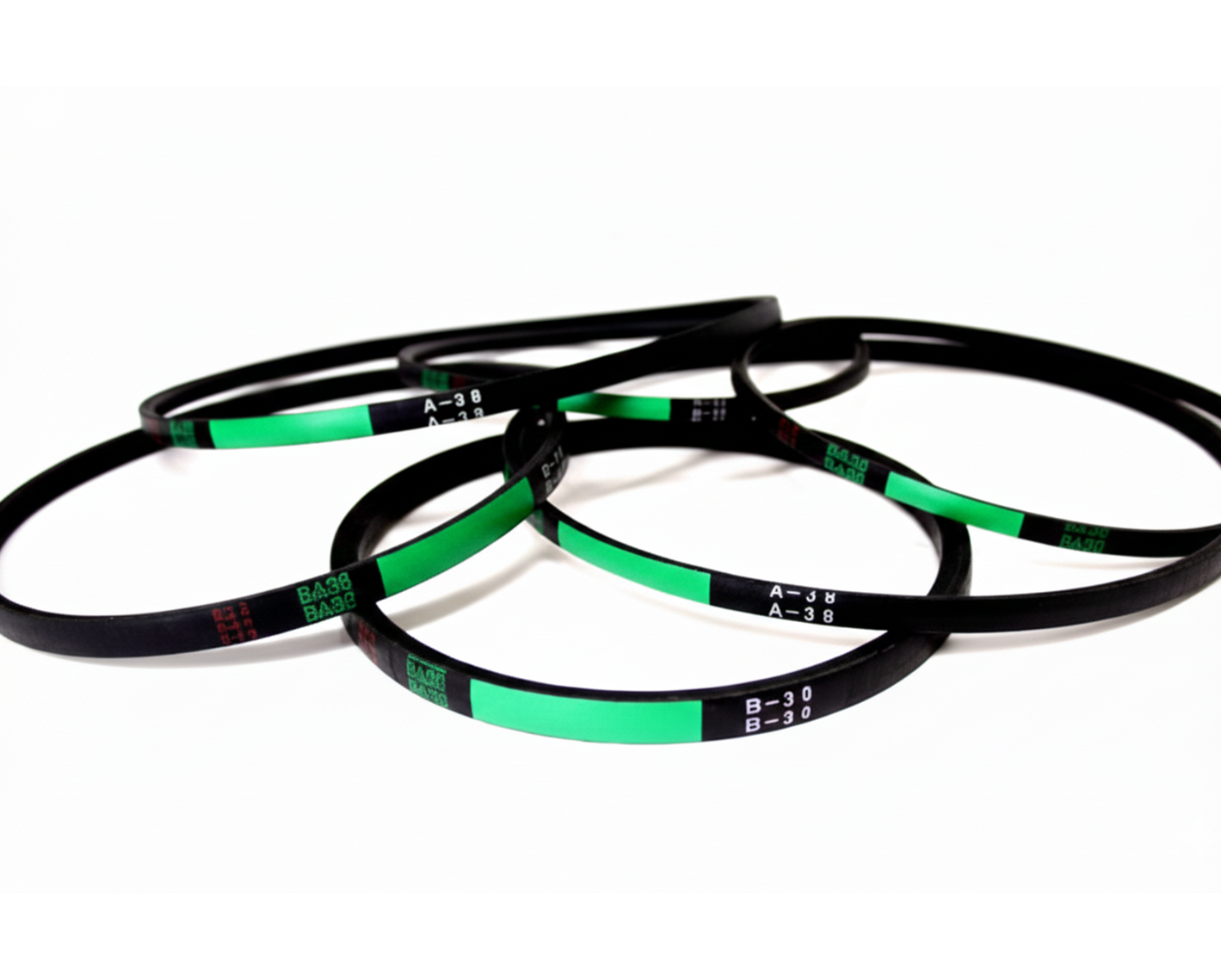

Pasy jednostki napędu pasowego

Opis produktu

W procesach wyważania dynamicznego precyzyjne obracanie wirnika na wyważarce jest kluczowym etapem. Systemy z napędem pasowym (belt-drive) są preferowaną metodą, zwłaszcza przy wyważaniu wirników w łożyskach podatnych (soft bearing) oraz małych i średnich wirników, dzięki oferowanej przez nie zalecie napędu mimośrodowego (non-concentric). System napędu ma na celu maksymalizację dokładności pomiaru poprzez zapewnienie minimalnego przeniesienia obcych sił i momentów na wirnik. Funkcjonalna rola pasa napędowego

Pas napędowy jest podstawowym mechanicznym interfejsem przenoszącym ruch obrotowy (moment obrotowy i prędkość) z silnika wyważarki na wał wyważający lub bezpośrednio na sam wirnik. Główne zadania pasa to:

• Izolacja drgań: Minimalizacja przenoszenia drgań silnika na łożysko wirnika, a tym samym na układ pomiarowy, w celu optymalizacji stosunku sygnału do szumu (SNR).
• Równomierne przenoszenie prędkości: Zapewnienie obrotu wirnika ze stałą prędkością kątową (steady-state rotational speed) przez cały czas pomiaru. Wahania prędkości spowodowane przez pas (np. poślizg) mogą prowadzić do błędów w mierzonych wartościach fazy i amplitudy niewyważenia.
• Redukcja sił odśrodkowych: Minimalizacja zewnętrznych sił promieniowych na powierzchni styku pasa z wirnikiem, które zakłócałyby sygnał mierzony przez łożyska wyważające.

Protokoły optymalizacji i konserwacji

Pas napędowy jest traktowany jako materiał eksploatacyjny i wymaga regularnej kontroli oraz wymiany w celu zachowania dokładności pomiaru.

• Regulacja napięcia: Napięcie pasa (tension) musi być bezwzględnie zgodne ze specyfikacjami producenta maszyny. Zbyt luźne pasy powodują poślizg (slip), a zbyt napięte pasy przenoszą dodatkowe obciążenie promieniowe na łożyska wirnika oraz szum do układu pomiarowego. Zaleca się stosowanie urządzeń do pomiaru napięcia opartych na analizie częstotliwości.
• Czystość powierzchni: Oczyszczenie powierzchni pasa i wirnika z oleju, kurzu lub innych zanieczyszczeń jest niezbędne dla stabilnego współczynnika tarcia i niezawodnego przenoszenia prędkości.
• Okresowa wymiana: Pas należy niezwłocznie wymienić w przypadku utraty elastyczności, pęknięcia lub powstania deformacji na jego powierzchni. Programy zapobiegawczej wymiany oparte na godzinach pracy zapobiegają pogorszeniu jakości pomiaru.

Prawidłowo dobrany i zoptymalizowany pas napędowy chroni integralność metrologiczną (metrological integrity) Twojej wyważarki, zapewniając maksymalnie wydajną pracę Twoich inwestycji.
